이 용어집 및 3D 모델을 안내서입니다. 출력시 문제를 진단하는 데 도움이 될 수도 있습니다.
3D영상보기
3D 모델의 표기법을 보기 전에 "Disassembly" 애니메이션을 재생하십시오 (애니메이션이 아직 재생되지 않은 경우 "Static Pose"를 클릭하십시오.) 언제든지 "일시 정지" 버튼을 누르십시오. 창의 맨 아래에 있는 슬라이더를 끌어 임의의 지점으로 건너 뜁니다. 모델의 표기법은 애니메이션이 끝날 때 가장 잘 작동합니다.
외부 구성 요소
| 아이템 | 설명 | 그림 |

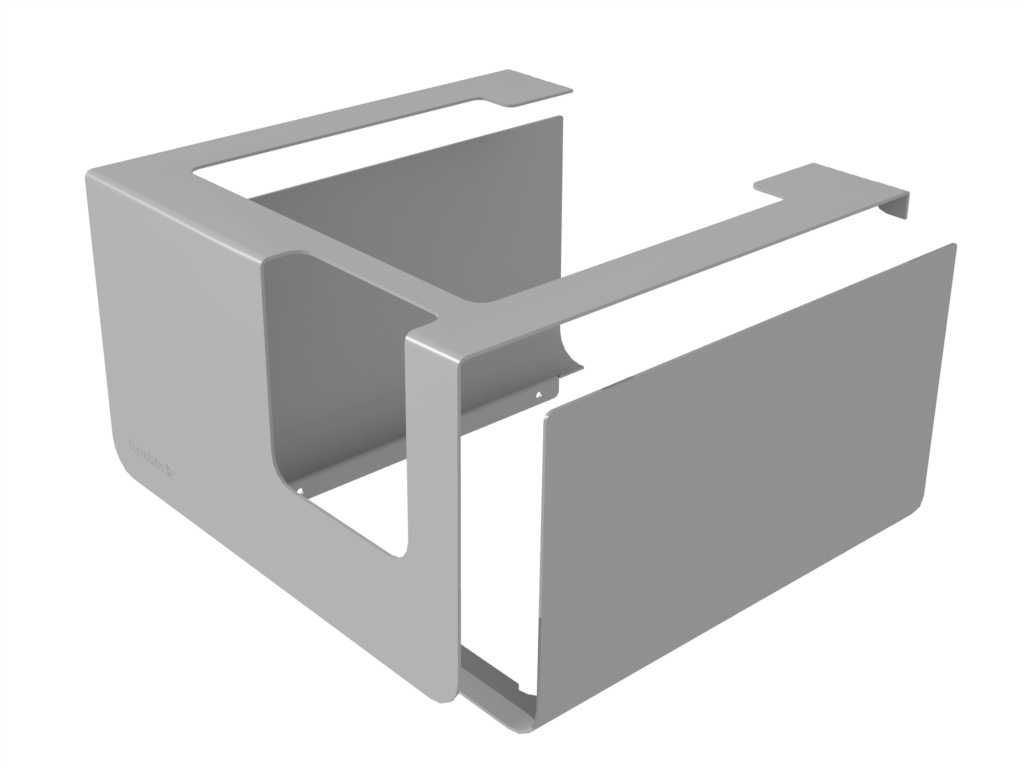

| 쉘 (Shell) | 이 금속 덮개는 프린터의 내부 구성 요소를 보호합니다. 두개의 조각으로 만들어집니다. |  |
| 레벨링 핏 (Leveling feet) | 프린터의 각 모서리는 기계의 바닥에 나사산이 있는 고무 발에 의해 지지됩니다. 터치 스크린에 메시지가 표시되면 수평 조정 도구를 사용하여 각 발 을 올리거나 내려 프린터의 수평이 맞도록 합니다. |  |
디스플레이 조립품
| 아이템 | 설명 | 그림 |
| 터치스크린 (Touchscreen) | LCD에 출력 정보, 설정 및 오류 메시지 가 표시됩니다. Form 2의 사용자 인터페이스 역할을 합니다. |  |
| 디스플레이 PCB (Display PCB) | 메인 마더 보드에서 분리된 이 회로 보드는 터치 스크린을 제어합니다. |  |
| 리본 케이블 (Ribbon cable) | 이 케이블은 터치 스크린을 마더 보드에 연결합니다. |  |
| 누름 단추 (Push button) | 터치 스크린에 메시지가 표시되면 버튼이 시작되고 출력이 일시 중지됩니다. 버튼을 길게 누르면 프린터가 절전 모드로 전환됩니다. |  |
주황색 덮개
| 아이템 | 설명 | 그림 |
| 주황색 덮개 (Orange cover) | 커버는 충격 강도가 높은 폴리 카보네이트로 사출 성형됩니다. 레이저로의 노출을 차단하고 주변 자외선으로 인한 레진 경화를 방지하기 위해 주황색으로 착색됩니다. |  |
| 걸쇠 자석 (Latch magnets) | 걸쇠 자석은 주황색 덮개를 제자리에 고정시킵니다. |  |
| 인터록 자석 (Interlock magnets) | 인터록 센서는 자석을 감지하여 덮개가 닫히는 시기를 결정합니다. 이 안전 메커니즘은 터치 스크린에서 "커버 열림" 메시지를 작동하고 덮개가 열릴 때 레이저를 비활성화 합니다. |  |
카트리지
| 아이템 | 설명 | 그림 |
| 카트리지 (Cartridge) | 이 용기는 레진 탱크에 분배하기 전에 레진을 보관합니다. 레진이 잘 섞이도록 카트리지를 주기적으로 흔들어 주십시오. |  |
| 벤트 캡 (Vent cap) |
카트리지 상단의 뚜껑은 공기 교환을 가능하게 하여 레진이 적절하게 분사됩니다. 벤트 캡은 출력하기 전에 밀어서 열어야 합니다. |
 |
| 카트리지 ID 칩 (Cartridge ID chip) | EEPROM (Electrically Erasable Programmable Read-Only Memory) 칩이 카트리지 스커트에 부착되고 레진 유형으로 프로그래밍됩니다. 이 칩은 카트리지 바닥의 스프링 핑거를 통해 프린터와 통신합니다. |  |
| 바이트 밸브 (Bite valve) | 이 신축성 있는 씰은 레진 분배를 조절합니다. 카트리지 분사 암이 밸브를 압착하면 레진이 흘러 나옵니다. |  |
카트리지 플로어 어셈블리
| 아이템 | 설명 | 그림 |
| 카트리지 스프링 핑거 (Cartridge spring fingers) | 두 개의 전기 접점은 카트리지 바닥에있는 스프링 핑거를 구성합니다. 물리적 접촉은 카트리지를 감지하기 위해 카트리지 ID 칩과 전기적으로 연결됩니다. |  |
| 카트리지 디스펜스 암 (Cartridge dispense arm) | 이 플라스틱 후크는 바이트 밸브를 눌러 카트리지에서 레진을 레진 탱크로 분배합니다. |  |
Z 축
| 아이템 | 설명 | 그림 |

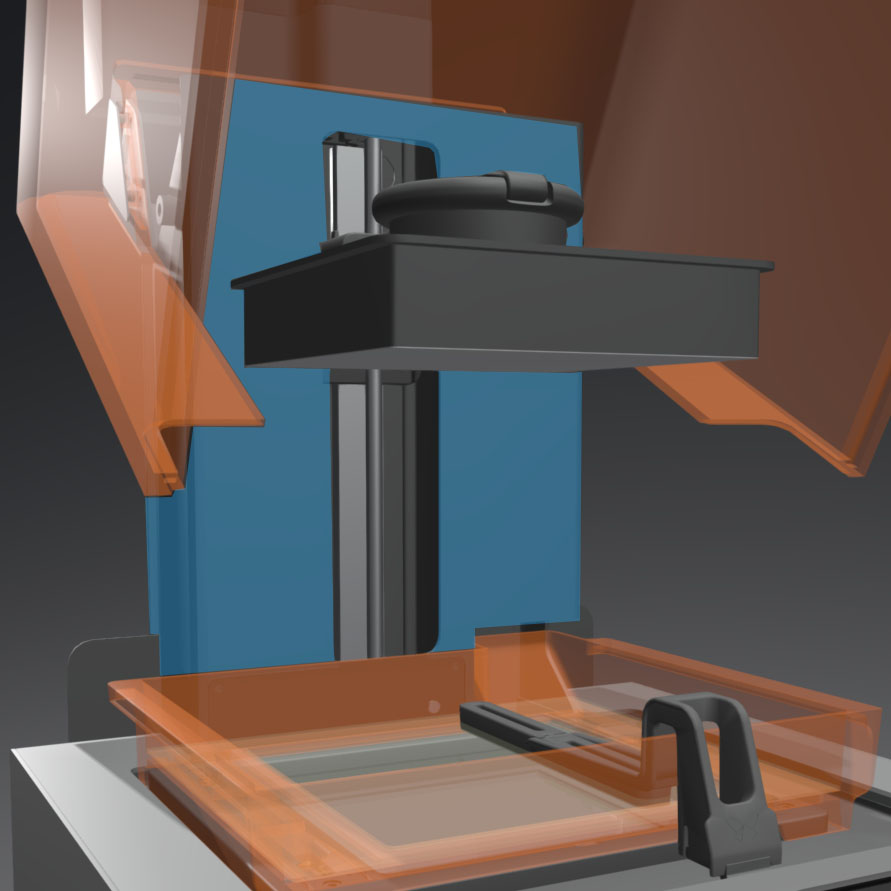

| Z 타워 (Z-tower) | 프린터 뒷면의 이 수직 타워는 Form 2의 많은 부분을 지원합니다. 빌드 플랫폼은 타워 내부의 Z축을 따라 상승 및 하강합니다. Z- 타워는 또한 레진 카트리지 및 레진을 탱크에 분배하기 위한 메커니즘을 둘러싸고 있습니다. |  |
| 메인 나사 (Lead screw) | 리드 스크류는 빌드 플랫폼 캐리지의 수직 운동을 제어하는 스레드로드입니다. |  |

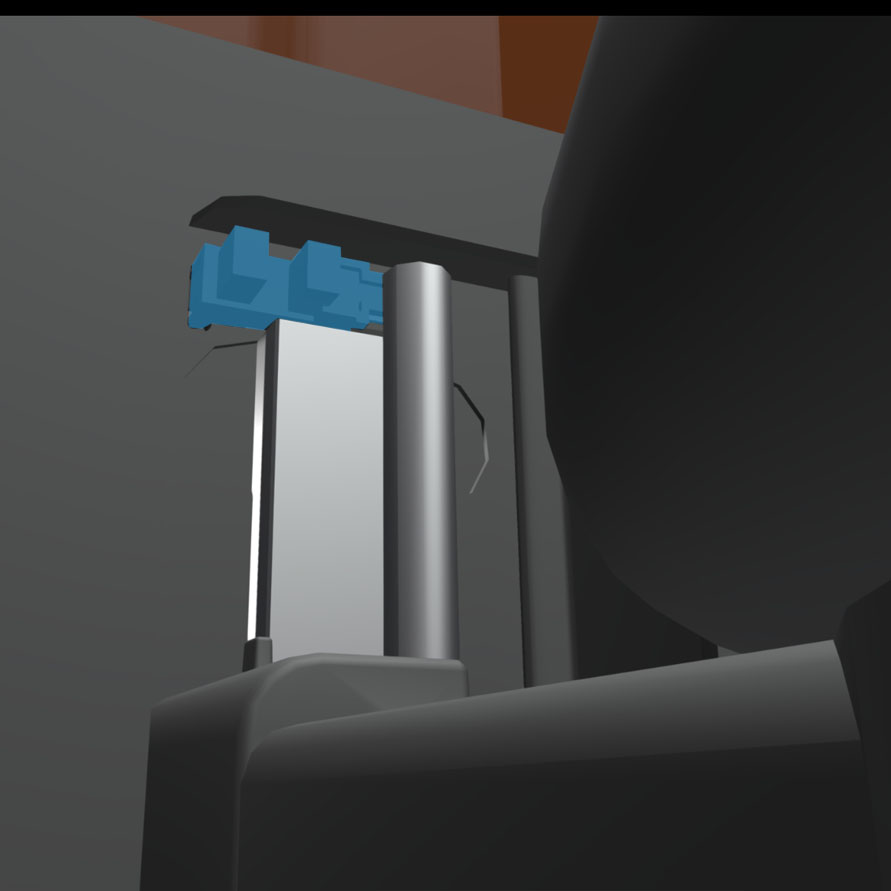

| Z 축 리미트 스위치 (Z-axis limit switch ) | 이 광학 센서는 빌드 플랫폼이 타워의 상단에 도달했을 때 모터 드라이버에게 알려줍니다. |  |
플랫폼 구축
| 아이템 | 설명 | 그림 |
| 빌드 플랫폼 (Build platform) | 알루미늄 베이스는 출력물을 부착 할 수 있는 표면을 제공합니다. 시간이 지남에 따라 빌드 플랫폼은 부품 제거로 인해 흠집이 생겨 출력물 들러붙음이 생길 수 있습니다. |  |
| 캠 핸들 (Cam handle) | 이 레버는 빌드 플랫폼을 보호하는 잠금 메커니즘의 일부입니다. 빌드 플랫폼을 삽입하기 전에 캠 핸들을 올리고 플랫폼을 고정 시키려면 캠 핸들을 내립니다. |  |
| 빌드 플랫폼 캐리지 (Build platform carriage) | 이 캐리지는 빌드 플랫폼이 미끄러지는 금속 암입니다. |  |
| 캠 잠금 스프링 (Cam lock spring) | 빌드 플랫폼 캐리지 내부의 스프링 메커니즘을 통해 캠 핸들을 위아래로 움직일 수 있습니다. 또한 빌드 플랫폼을 기계적으로 잠금 및 잠금 해제합니다. |  |
| 캠 잠금 고정 나사 (x3) (Cam lock set screws) | 이 3 개의 나사는 캠 잠금 장치의 장력을 조정하는데 사용됩니다. 나사를 조정하기 전에 서포트에 문의 할 것을 권장합니다. 부적절한 나사의 조정은 기계의 손상을 초래할 수 있기 때문입니다. |  |
레진 탱크
| 아이템 | 설명 | 그림 |
| 레진 탱크 (Resin tank) | 폴리 카보네이트 레진 탱크는 레진이 카트리지로부터 분배 된 후 레진을 보유하기 위한 주요 용기이다. 레이저가 탱크의 아크릴 플라스틱 창을 통과 할 때 레진은 빌드 플랫폼으로 경화됩니다. 승인된 화학 물질 및 공정만을 사용 하여 레진 탱크 를 청소하십시오 . |  |
| 탱크 그립 (Tank grips) | 레진 탱크의 양쪽에 있는 플라스틱 손잡이는 탱크를 보다 쉽게 삽입, 제거 및 운반 할 수 있도록 도와줍니다. 지문이 광학 경로를 방해하는 얼룩을 남길 수 있으므로 레진 탱크의 바닥을 만지지 마십시오. |  |
| 탱크 배출구 (Tank spout) | 레진 탱크 뒷면의 이 배출구는 카트리지 분배 구멍 아래에 있으며 카트리지에서 레진을 받습니다. |  |

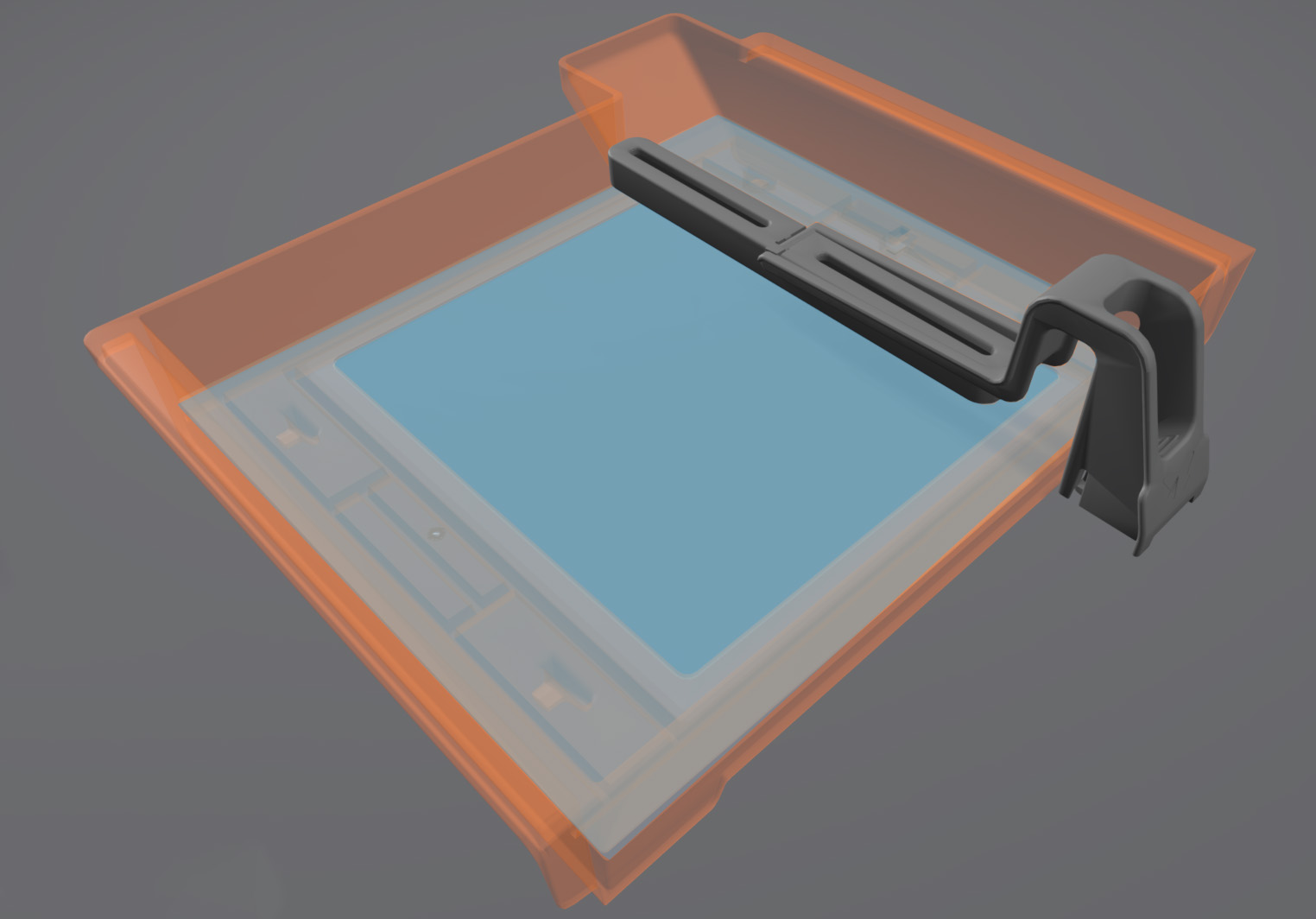

| 탄성 층 (Elastic layer) | 탱크 바닥에 탄성 물질을 코팅하면 부드러운 필링 공정이 가능합니다. 시간이 지남에 따라 이 재료는 출력 과정에서 흐려져 결국 탱크를 교체해야 합니다. |  |
| 레진탱크 ID 칩 (Resin tank ID chip) | 레진 탱크의 ID 칩은 EEPROM (Electrically Erasable Programmable Read-Only Memory)을 사용합니다. 탱크 스프링 핑거는 칩을 판독하여 고유한 탱크 ID 및 현재 레진 유형을 감지합니다. |  |
| 와이퍼 (Wiper ) | 각 레진 탱크에는 와이퍼가 포함되어 있습니다. 와이퍼는 각 층 뒤의 빌드 영역을 지우고 레진을 순환시켜 출력 일관성을 향상시킵니다. |  |
| 고정발 (Insertion foot) | 고정발은 와이퍼의 바닥에 있으며 와이퍼를 와이퍼 마운트에 고정합니다. |  |
| 와이퍼 마운트 (Wiper mount) | 와이퍼 마운트는 와이퍼를 벨트 구동 시스템에 연결합니다. 출력하기 전에 와이퍼의 고정발을 금속 브래킷에 삽입하십시오. |  |
광학 창
| 아이템 | 설명 | 그림 |
| 광학 창 (Optical window) | 레진 탱크 아래에 위치한 광학 창은 반사 방지 코팅 처리된 유리판입니다. 프린터 내부의 민감한 거울을 먼지와 기타 오염으로부터 보호합니다. 출력 오류를 방지하려면 깨끗한 광학 창 을 유지하십시오 . |  |
탱크 캐리어
| 아이템 | 설명 | 그림 |
| 탱크 캐리어 (Tank carrier) | 탱크 캐리어는 레진 탱크를 고정하고 박리 과정에서 좌우로 움직입니다. 각 프린터의 정렬은 공장에서 고유하게 보정됩니다. 나사를 풀거나 훼손하여 이 정렬을 변경하면 출력 문제가 발생할 수 있으며, 이 문제는 재 보정을 위한 반품으로만 해결할 수 있습니다. |  |
| 셔틀 커버 (Shuttle cover ) | 셔틀 덮개는 프린터 내부를 흘린 레진으로부터 보호합니다. 프린터 쉘 바로 아래에 있는 홈통에 최대 50mL의 레진을 잡을 수 있습니다. |  |
| 탱크 스프링 핑거 (Tank spring fingers) | 이 전기 접점은 탱크 캐리어에 내장되어 있습니다. 그들은 탱크의 존재를 감지하고 레진 유형을 PreForm과 통신하기 위해 레진 탱크의 EEPROM ID 칩을 읽습니다. |  |
마더보드
| 아이템 | 설명 | 그림 |
| 마더보드 (Motherboard) | 마더보드는 프린터의 모든 시스템이 통신하는 주요 회로입니다. |  |
| 전원 (Power supply) | Form 2는 100–240V 전원 공급 장치를 사용합니다. 내부 전원 공급 장치는 라인 전원을 + 24V DC로 변환합니다. |  |
| 모터 드라이버 (Motor drivers) | 마더 보드에 있는 이 3개의 작은 칩은 기계의 3개의 스테퍼 모터 (빌드 플랫폼, 와이퍼 및 탱크 캐리어)를 제어합니다. 각 드라이버는 칩 앞쪽의 케이블 소켓을 통해 모터에 연결됩니다. |  |
| 전면 디스플레이 (커넥터) (To front display (connector)) | 이 커넥터는 리본 케이블을 통해 디스플레이를 마더 보드에 연결합니다. |  |

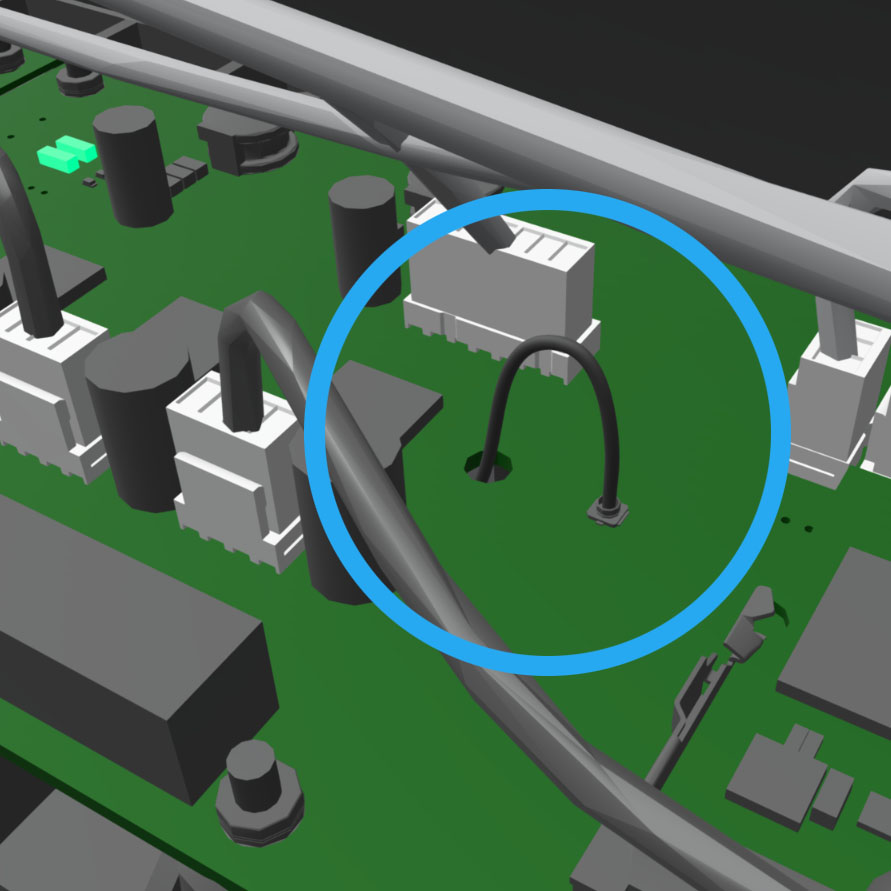

| Wi-Fi 안테나 (Wi-Fi antenna) | Wi-Fi 안테나는 Form 2의 무선 연결을 가능하게 합니다. 안테나는 프린터 마더 보드의 구멍을 뚫습니다. |  |
| 이더넷 포트 (Ethernet port) | Form 2는 Ethernet을 통해 네트워크에 연결할 수 있습니다 . 포트는 마더보드에 연결되어 있으며 기기 뒷면에서 액세스 할 수 있습니다. |  |
| USB 포트 (USB port) | Form 2는 USB 를 통해 컴퓨터에 연결할 수 있습니다 . 포트는 마더보드에 연결되어 있으며 기기 뒷면에서 액세스 할 수 있습니다. |  |
와이퍼 작동기
| 아이템 | 설명 | 그림 |
| 와이퍼 벨트 (Wiper belt) | 이 기어식 고무 벨트는 와이퍼 마운트를 와이퍼 모터에 연결합니다. 모터가 회전하면 벨트는 와이퍼를 레진 탱크를 가로 질러 앞뒤로 움직입니다. |  |
레벨센스
| 아이템 | 설명 | 그림 |
| LevelSense 보드 (LevelSense board) | 레진 탱크 뒤의 검은색 패널은 탱크 내 레진의 리필 속도를 측정하고 조절합니다. 오염은 정확도에 영향을 미쳐 출력 문제를 일으킬 수 있습니다. 오염된 경우 소량의 깨끗한 IPA로 LevelSense 보드를 청소하십시오. |  |
| 서모파일 (Thermopile) | 서모파일은 레진 탱크 온도를 감지하는 LevelSense 보드에 있는 적외선 (IR) 센서입니다. 레진으로 오염된 경우 지원 센터에 문의하십시오. |  |
광학
| 아이템 | 설명 | 그림 |
| 슈라우드 (배플) (Shrouds (baffles)) | 이 유연한 플라스틱 실드는 프린터의 내부 구성 요소, 특히 광학 경로를 둘러싸고 보호합니다. 슈라우드는 재사용 가능한 플라스틱 리벳으로 부착됩니다. |  |
| 레이저 (Laser) | 레이저는 Form 2의 경화 에너지원 입니다. 405nm 바이올렛 다이오드와 최대 출력 250mW입니다. Form 2는 Class 1 레이저 제품입니다. |  |
| 검류계 (일명 갈보) (Galvanometers (a.k.a. galvos)) | 검류계는 레이저를 안내하는 작고 빠르며 정밀한 모터입니다. 하나는 Y축에서 레이저의 움직임을 제어하고 다른 하나는 X축을 제어합니다. |  |
| 갈보 거울 (Galvo mirrors) |
이 작은 거울들은 레이저가 메인 미러를 향하도록 갈바노미터 로터에 부착됩니다. |
 |
| 메인 미러 (Main mirror) | 갈보 미러를 반사 한 후, 레이저는 광학 창과 레진 탱크를 통해 위로 향하여 레진을 경화시킵니다. |  |
