모델의 디자인은 인쇄 방법에 직접적인 영향을줍니다. 지원이 필요한 기능, 빌드 볼륨의 제한 사항 및 컵핑 위험이 있는지 이해하면 인쇄 성공률이 높아집니다.
팁:
선호하는 3D 디자인 패키지로 모델을 디자인하기 전에 디자인 사양을 검토 하십시오.
빌드 볼륨 내에서 유지

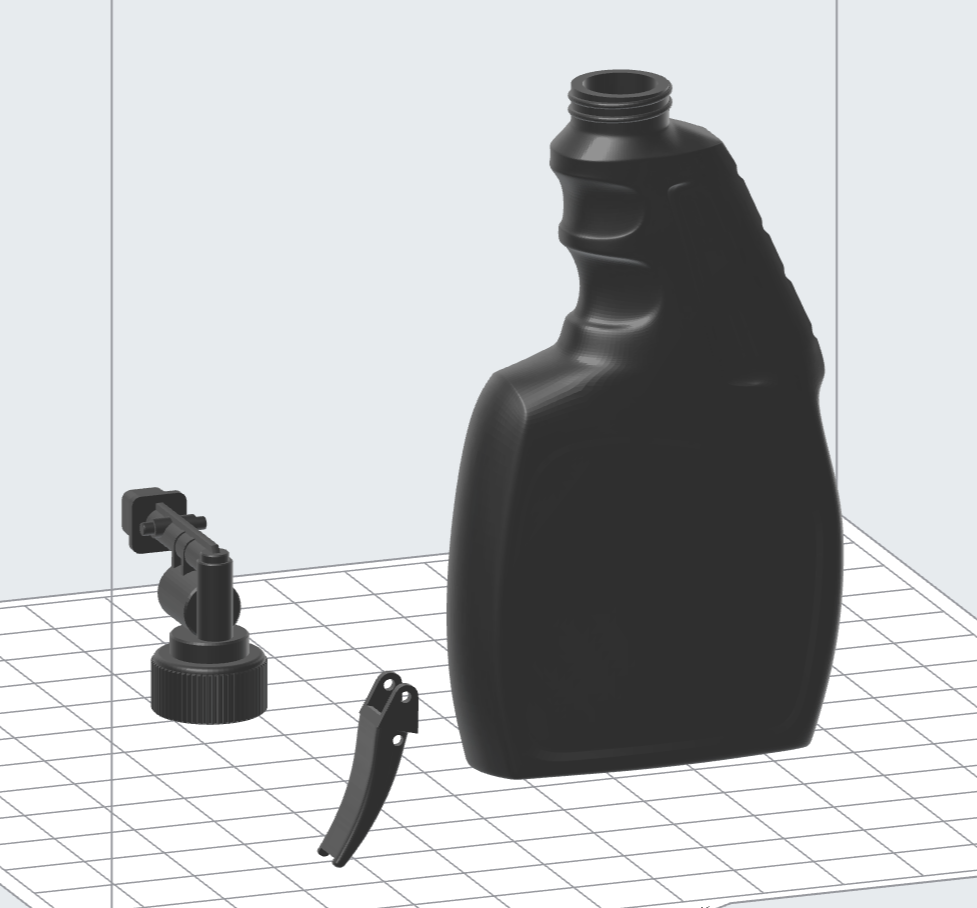

빌드 볼륨에 맞지 않는 너무 큰 부품 은 치수 정확도를 희생하여 PreForm 내 에서 축소 할 수 있습니다 . 치수와 배율을 유지하려면 인쇄 후 조립할 수있는 여러 섹션으로 큰 부품을 설계하는 것이 좋습니다.
Formlabs 프린터의 최대 빌드 볼륨은 다음과 같습니다.
- Form 1+의 경우 4.9 × 4.9 × 6.5 인치 (125 × 125 × 165mm).
- 폼 2의 경우 5.7 × 5.7 × 6.9 인치 (145 × 145 × 175mm)
- 폼 3의 경우 5.7 × 5.7 × 7.3 인치 (145 × 145 × 185mm)
- Form 3B의 경우 5.7 × 5.7 × 7.3 in (145 × 145 × 185 mm).
- 형태 3L의 경우 13.2 × 7.9 × 11.8 인치 (335 × 200 × 299mm).
- 퓨즈 1의 경우 6.5 × 6.5 × 11.8 인치 (165 × 165 × 300mm)
팁:
PreForm 내에서 더 큰 부품의 크기를 조정할 수 있습니다. 치수 정확도를 유지하려면 인쇄 후 조립할 수있는 여러 섹션으로 설계하십시오.
중공 모델로 해결 과제
모델을 속이 빈 물체로 인쇄하면 수지가 절약되고 인쇄 시간이 단축되지만 기능적인 요구 사항이 될 수도 있습니다. 완전히 밀폐 된 캐비티가 나타내는 문제는 인쇄 중에 공기가 갇히게된다는 것입니다. 결과 흡입 컵으로 인해 프린터의 모터가 걸리고 빌드 플랫폼이 다음 층으로 계속 올라가지 못하게 할 수 있습니다.

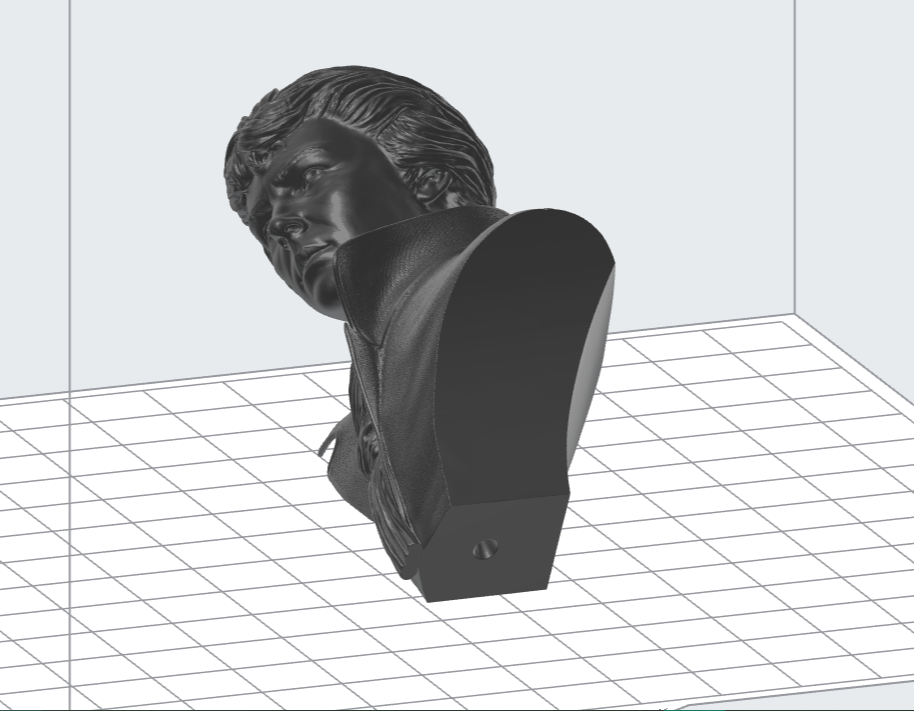

공기가 빠져 나오고 인쇄 오류가 발생하지 않도록 모델에 배수구를 설계하십시오. 모델의 미적 또는 기능적 외관을 유지하려면 신중하게 배치하거나 다른 기능에 통합하십시오. 두 번째 옵션은 인쇄 후 조립할 반쪽으로 모델을 설계하는 것입니다. 그 결과 이음새는 미학에도 영향을 줄 수 있지만 모델 표면에 영구적 인 구멍을 만들지는 않습니다.
오버행으로 인한 어려움 극복
대부분의 모델은 모든면에 매끄러운 표면이 없습니다. 자세한 특징, 오목한 부분, 피크 및 돌출 된 특징이있을 수 있습니다. 돌출 피쳐가 이전 레이어를지나 돌출 된 경우 PreForm은 해당 레이어를 강조 표시하고 지원되지 않는 최소값에 대한 경고를 표시합니다.
팁:
활성화 표시 최저치를 토글 모델의 undersupported 영역을 강조 할 수 있습니다.
측정 단위 선택
PreForm은 측정 단위로 밀리미터와 인치를 모두 지원합니다. 모델을 PreForm으로 가져온 후 모델이 너무 작 으면 인치 단위의 모델 측정 값이 밀리미터로 변환되었을 수 있습니다. 측정 단위를 변경하려면 편집> 모델 단위>에서을 클릭 하십시오 .
대부분의 3D 디자인 패키지는 모델을 만들 때 밀리미터를 기본 측정 단위로 사용합니다. PreForm으로 가져온 후 모델이 너무 크게 나타나면 모델의 측정 단위가 밀리미터로 변환되었을 수 있습니다. 측정 단위를 변경하려면 편집> 모델 단위> mm를 클릭 하십시오 .
