퓨즈 1의 공기 필터 청소하기

fuse 1에는 흡입 필터와 배기 필터의 두 가지 필터가 있습니다.

흡입 필터는 출력 품질에 악영향을 미칠 수 있는 오염 물질이 출력 인클로저 내부의 공기에 유입되지 않도록 유지합니다. 필터와 주변 구성품을 자주 청소해야 출력 고장을 방지할 수 있습니다.





흡기 필터와 배기 필터 청소 주기

• 전체 빌드 볼륨 출력 1~2회 또는 30시간 출력 중 먼저 도래하는 시점마다 청소해야 합니다.

• 전체 빌드 볼륨 출력 10~15회 또는 출력 500시간 중 먼저 도래하는 시간 후에 배기 라인을 깨끗이 막힌 부분을 제거합니다.

• 2400시간 동안 출력한 오래된 필터는 교체해야 합니다.



퓨즈 1의 공기 필터 시스템 청소는 세 가지 작업으로 구성됩니다:

• 배기 필터 청소

• 배기 라인 청소

• 배기 팬 및 배기 튜브 청소

• 흡기 필터 청소



주의: 3D 프린터를 청소할 때 압축 공기나 에어 건을 사용하지 않는 것이 좋습니다. 에어 건을 사용하면 프린터 내부에 있는 미세한 입자들이 공기 중에 흩어져 호흡기나 피부에 노출될 수 있습니다.

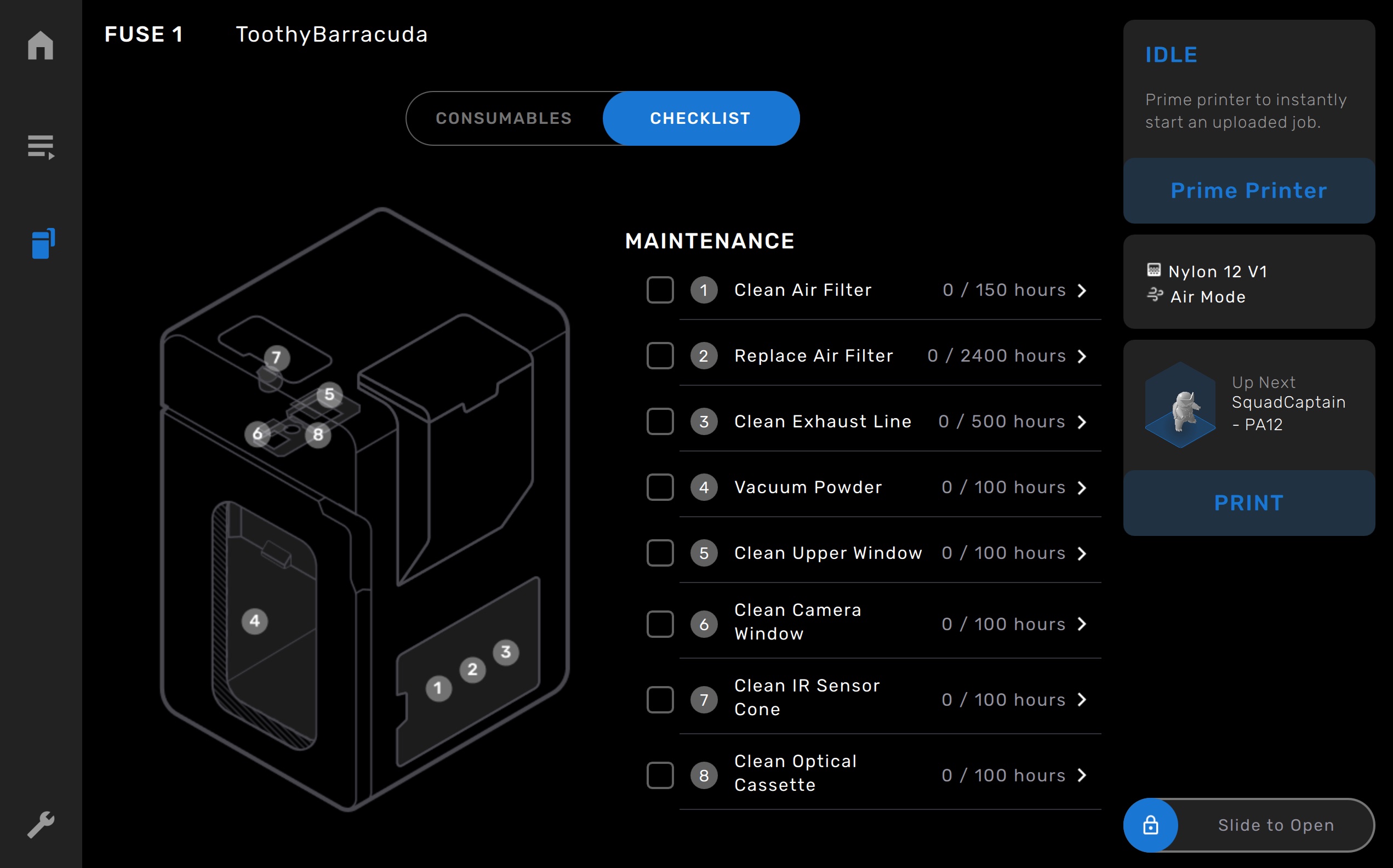

참고: 필터 청소 빈도와 필터 수명은 터치스크린을 통해 자동으로 추적되고 메시지가 표시됩니다. 필터를 청소할 때 터치스크린의 안내에 따라 청소 빈도를 올바르게 추적하고 출력 오류를 방지할 수 있습니다.





[배기 필터 청소]

배기 필터는 프린터 오른쪽에 있습니다. 30시간 출력 후에는 필터를 청소합니다.

1.필터 시스템 끄기
터치스크린에서 Printer Status > Checklist > Clean Air Filter 를 선택하여 공기 시스템을 끕니다.

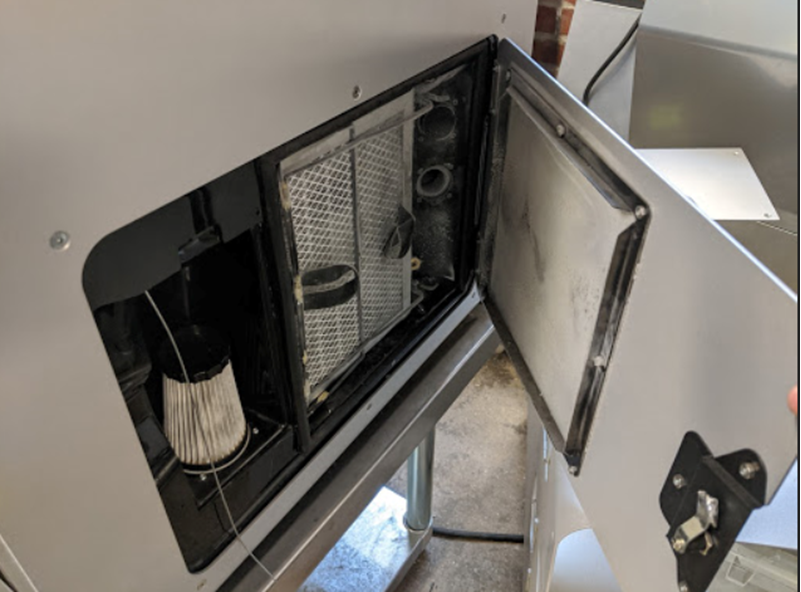

2.필터 캐비닛 도어 열기
프린터 오른쪽에 있는 필터 캐비닛 도어를 엽니다.

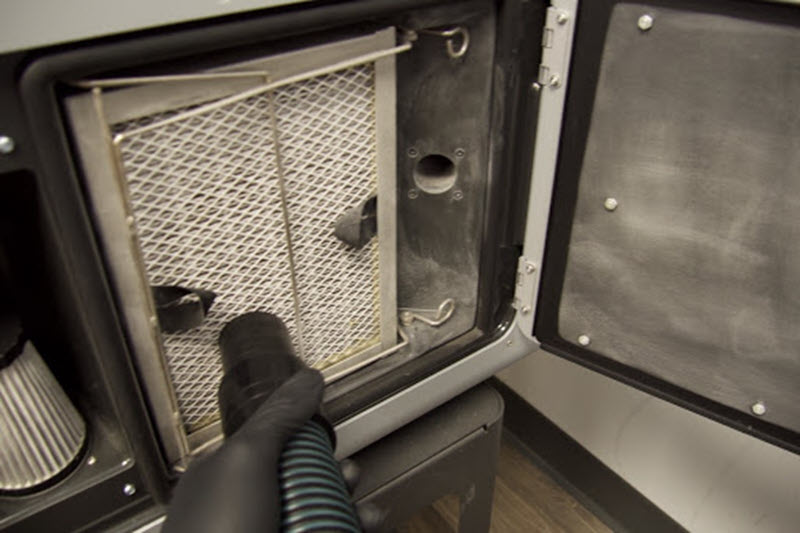

3.배기 필터 전면을 진공청소기로 청소하기

fuse sift에서 진공청소기의 호스를 분리하여 필터 전면에 대고 제어판의 진공 청소 버튼을 눌러 청소를 시작합니다. 필터 전면에 있는 먼지나 이물질을 제거합니다.



배기 필터를 청소하려면 다음과 같이 하세요:

1. fuse sift의 왼쪽에서 진공 호스를 분리합니다.

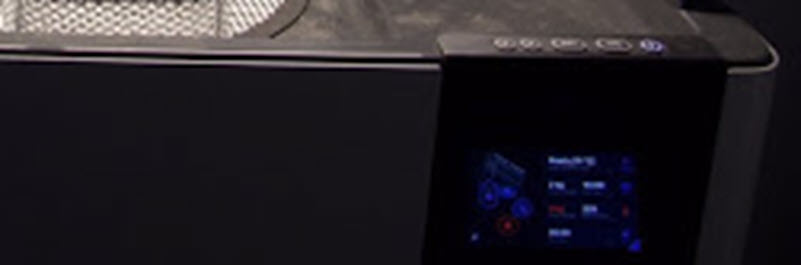

2. fuse sift 제어판에서 진공청소기를 켭니다.

3. 진공 호스를 왼쪽에서 오른쪽으로 움직여 배기 필터를 청소합니다.

4. 필터 전체가 깨끗해지고 호스에 걸린 입자가 더 이상 들리지 않을 때까지 이 과정을 반복합니다.



4단계: 라우로락탐(laurolactam)

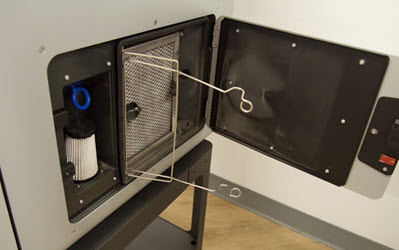

1. 먼저, 배기 필터 상단의 고정 고리를 핀에서 분리합니다.

2. 그 다음, 배기 필터 하단의 고정 고리를 핀에서 분리합니다.

3. 천으로 된 손잡이를 사용하여 배기 필터를 분리합니다. 필터를 따로 보관합니다.

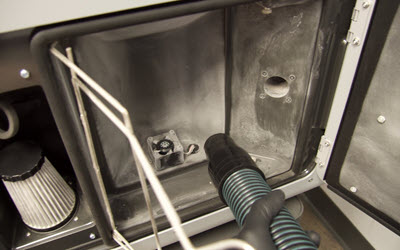

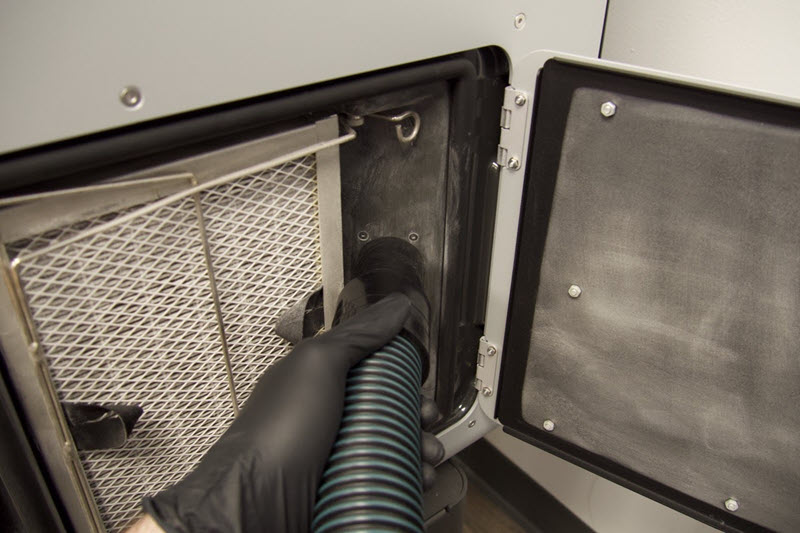

4. 마지막으로, 프린터의 배기 필터 뒤쪽 홈을 진공 청소기로 청소합니다.



[배기 라인 청소하기]

프린터를 사용하다 보면, 가루나 작은 조각들이 배기 라인에 쌓일 수 있습니다. 이렇게 쌓인 가루나 작은 조각들은 공기의 흐름을 방해하여 프린터의 성능을 저하시킬 수 있습니다. 따라서 주기적으로 배기 라인을 청소해주는 것이 좋습니다.



배기 라인을 청소하는 방법은 다음과 같습니다.

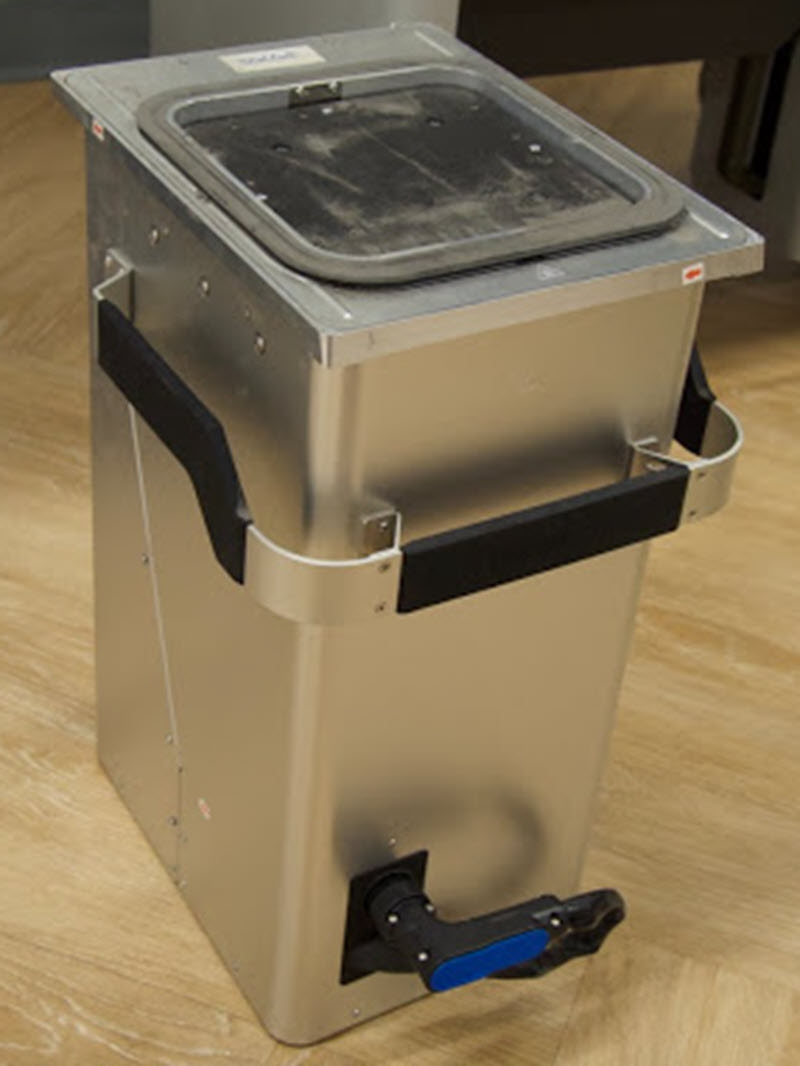

1. 빌드 챔버 제거

냉각된 빌드 챔버를 분리하여 다른 곳에 보관합니다.

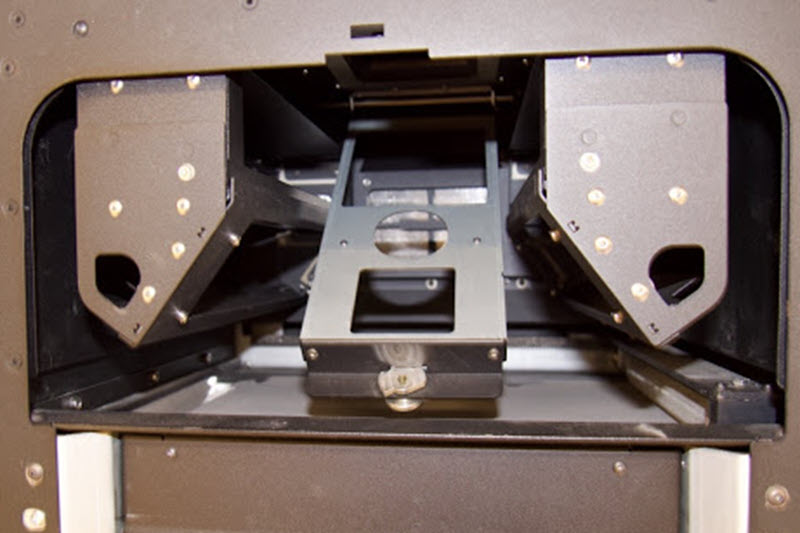

2.깨끗한 광학 카세트 삽입

청소하는 동안 파우더가 묻을 수 있으므로, 깨끗한 광학 카세트를 삽입하여 광학 장치를 보호합니다.





3.필터 시스템 끄기
터치스크린에서  Printer Status > Checklist > Clean Air Filter를 탭하여 공기 시스템을 끕니다.

4. 배기구 진공 청소

배기 구멍은 일정한 공기 흐름을 유지하기 위해 반드시 청소해야 합니다.

진공청소기를 사용하여 배기구를 청소합니다.



참고: 계속하기 전에 프린터 인클로저 도어가 열려 있는지 확인하십시오. 배기구멍을 청소하는 동안 출력 인클로저 도어가 닫혀 있으면 호퍼에서 출력 인클로저로 파우더가 유입되어 다음 출력이 실패할 수 있습니다.

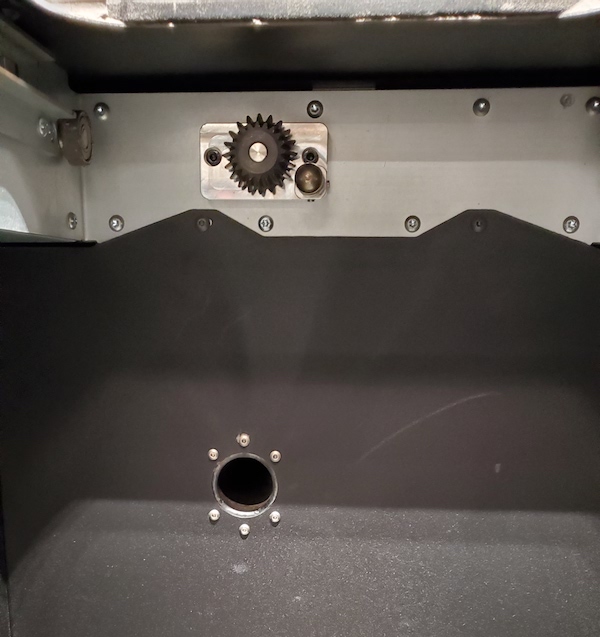

6. 내부 배기 포트 청소
프린터 안쪽 뒷면에 있는 내부 배기 구멍을 진공 호스로 청소합니다.







[배기 팬 및 배기 튜브 청소하기]

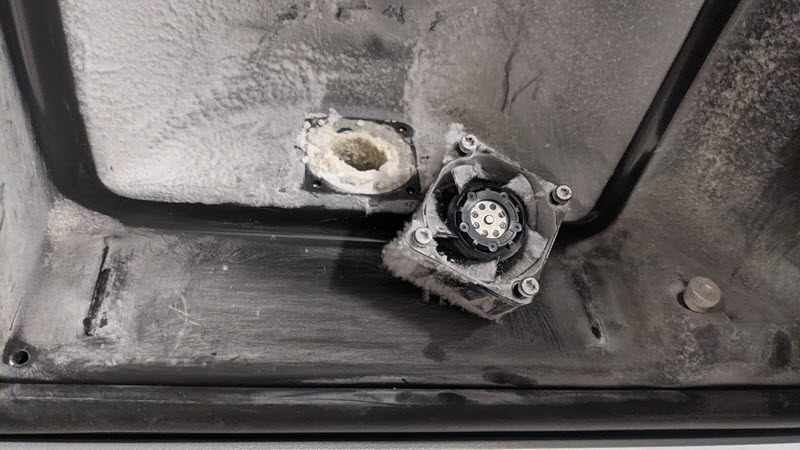

배기 팬과 하부 배기 튜브에 가루나 작은 조각들이 쌓이면 프린터 엔클로저가 적절한 압력에 도달하는 것을 방해합니다. 여러 번 출력한 후에는 이 쌓인 것을 제거하여야 합니다.



참고: 배기 팬과 배기 튜브를 청소해야 하는 경우 프린터에 챔버 압력 너무 높음 오류가 표시됩니다.





필요한 준비물: 예상 시간: 15분 표준 청소: Small bottle brush (12–18 mm diameter) Large bottle brush (30–36 mm diameter) 2.5 mm hex screwdriver

배기 팬과 튜브는 오른쪽의 배기 필터 뒤에 있습니다.

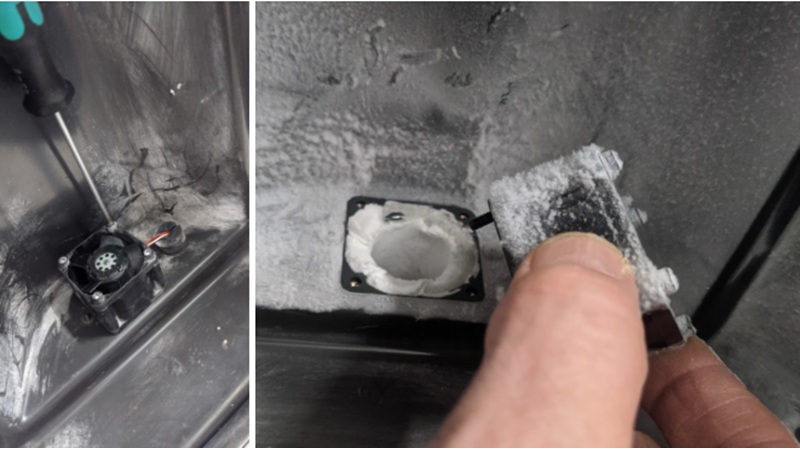

1.배기 팬 나사 풀기
2.5mm 육각 드라이버를 사용하여 배기 팬을 고정하는 나사를 제거합니다.

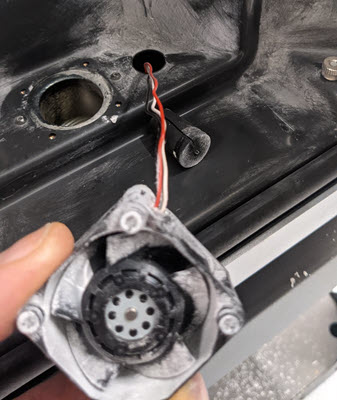

2.배기 팬 전선 당기기

팬 전선을 고정하는 고무 하우징 플러그를 제거하고 전선을 당깁니다.

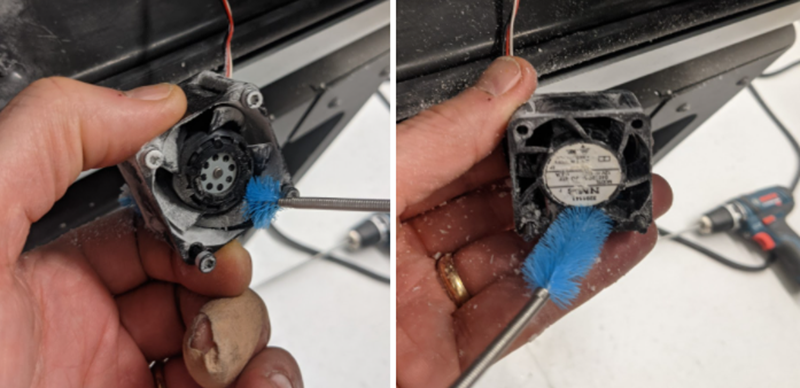

3.팬 청소
작은 솔을 사용하여 팬을 청소합니다.



4.배기 튜브 청소
큰 브러시를 사용하여 배기 튜브를 청소합니다.

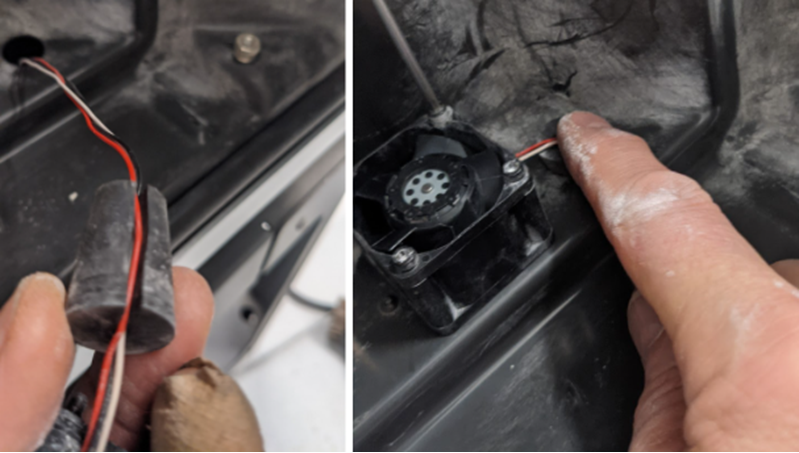

5.전선 재설치
전선을 다시 하우징 플러그에 삽입하고 구멍에 밀어 넣습니다.

6.팬 재설치
팬을 다시 고정하는 나사를 설치합니다.

7.배기 필터 재설치하기
배기 필터를 다시 설치합니다.

[흡입 필터 청소하기]

흡입 필터는 왼쪽에 있는 원뿔형 필터입니다.

1. 흡입 필터 제거
흡입 필터를 시계 반대 방향으로 돌려서 필터를 분리하고 진공 청소기로 주변을 청소합니다

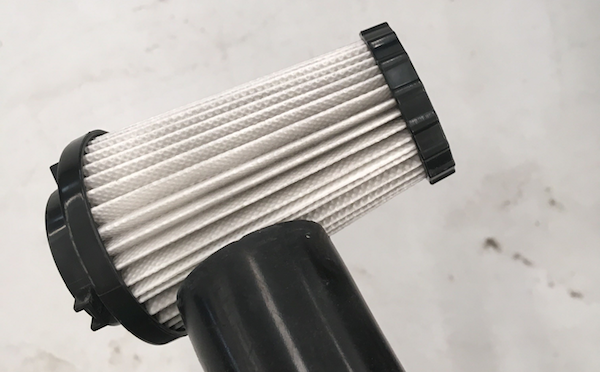

2. 흡기 필터 진공 청소
흡입 필터를 진공 청소기로 청소합니다.

호스를 필터 주름 안쪽으로 천천히 움직여 모든 가루가 제거되도록 합니다.

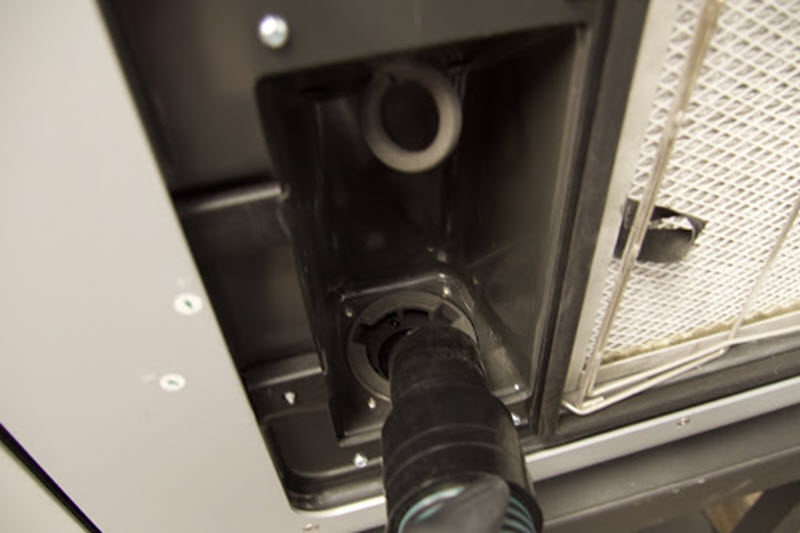

3. 흡기 필터 주변을 진공 청소기로 청소
흡입 필터 뒤쪽과 주변을 진공 청소기로 청소하여 가루와 이물질이 쌓인 부분을 청소합니다.



6. 흡입 필터 재설치
시계 방향 흡입 필터를 다시 설치합니다.



7.진공 청소기 끄기
파우더와 입자가 모두 제거될 때까지 진공청소기를 작동한 후 꺼둡니다.

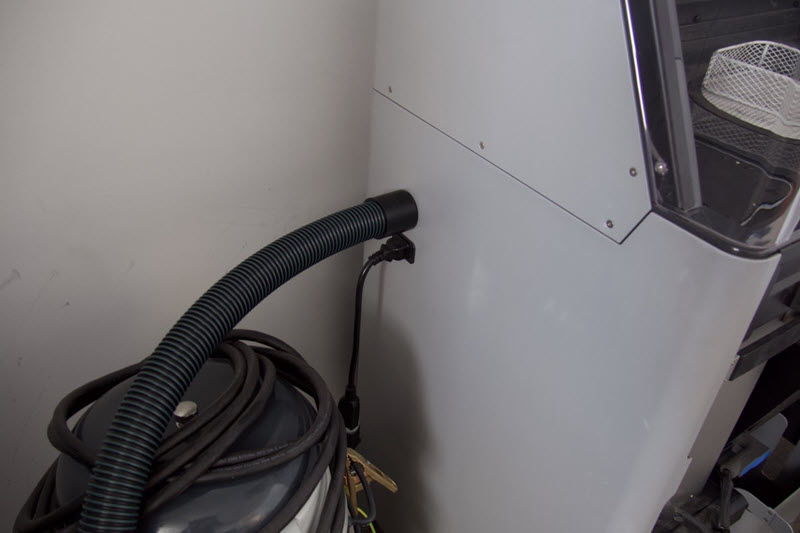

8.진공 호스 재장착

fuse sift에 진공 호스를 다시 장착합니다.









게시 날짜: Mar 15, 2021
