성공적인 3D 프린트는 잘 설계된 모델에서 시작됩니다. 모범 사례를 따라 설계를 최적화하고 실패를 줄이십시오.
노트:
아래 지침은 Form 3L에 100 마이크론으로 Formlabs Gray V4 Resin 인쇄를 사용하여 개발되었습니다. 다른 Formlabs 레진, 다른 Formlabs 프린터 및 다양한 레이어 두께에 약간의 차이가있을 수 있습니다.
최소 지원 벽 두께
권장 : 0.2mm / 200 미크론
지지된 벽은 두 개 이상의 면에서 다른 벽과 연결된 벽입니다. 두께가 0.2mm 이하인 지지벽은 부품을 떼어내는 과정에서 부품에 가해지는 힘으로 인해 뒤틀릴 수 있습니다.
참고 : 얇은 벽 세척
세척 과정에서 IPA와 같은 용제를 흡수 할 수있는 얇은 벽으로 부품을 세척 할 때는주의하십시오. 세척액에 장시간 사용하면 부품이 변형 될 수 있으므로 부품이 IPA에 잠기는 시간을 최소화하여 이 효과를 제한하십시오.
지지되지 않은 벽의 최소 두께
권장 : 0.2mm / 200 미크론
지지되지 않는 벽은 이 벽과 연결된 다른 벽이 2개 이하인 벽입니다. 두께가 0.2mm 이하인 지지되지 않는 벽은 인쇄 중에 모델에서 뒤틀리거나 분리 될 수 있습니다.
참고 : 얇은 벽 세척
세척 과정에서 IPA와 같은 용제를 흡수 할 수있는 얇은 벽으로 부품을 세척 할 때는주의하십시오. 세척액에 장시간 사용하면 부품이 변형 될 수 있으므로 부품이 IPA에 잠기는 시간을 최소화하여 이 효과를 제한하십시오.
서포트가 없을 경우 최대 오버행 길이
권장 : 5.0mm / 5000 미크론
돌출부는 빌드 플랫폼과 평행하게 확장되는 모델의 일부를 나타냅니다. 구조를 유지할 수 없는 레이어는 종종 뒤틀 리거나 분리되므로 서포트 없이 이러한 기능을 인쇄하는 것은 권장되지 않습니다. 5mm를 초과하는 수평 오버행은 완전히 형성되지 않으며 오버행 길이가 증가함에 따라 점점 더 변형됩니다. 모델의 방향을 변경하거나 Supports 를 클릭하고 PreForm에서 Internal Supports 를 선택하여 돌출부에 서포트가 형성되는 확인하십시오..
서포트가 없는 최소 오버행 각도
권장 : 레벨에서 10 °
(길이 35mm × 폭 10mm × 두께 3mm)
10도 이하의 각도로 설정된 돌출부는 부품을 떼어내는 과정에서 모델이 파손될 수 있습니다. 평평한 표면을 회전시켜 자립성을 높이려면 지원 문서 PreForm에서 모델 이동 및 회전을 참조하십시오.
수평으로 지지되는 최대 스팬 길이
권장 : 29mm / 29,000 미크론
(폭 5mm × 두께 3mm)
스팬은 두 서포트 사이의 거리입니다. 가로 스팬 인쇄는 권장되지 않지만 특정 도형은 성공적으로 인쇄 될 수 있습니다. 폭이 5mm이고 두께가 3mm 인 빔의 경우 29mm보다 긴 스팬은 실패 할 가능성이 더 큽니다. 인쇄 실패를 방지하려면 더 넓은 빔을 더 짧게 유지해야합니다.
최소 수직 와이어 직경
7mm 높이의 전선에 권장 : 직경 0.2mm / 200 미크론 30mm 높이의 전선에
권장 : 1.5mm / 1500 미크론 직경
와이어는 길이가 너비보다 두 배 이상 큰 피쳐입니다. 너비가 0.2mm 인 와이어는 변형되기 전에 높이가 최대 7mm가 될 수 있습니다. 마찬가지로 너비가 1.5mm 인 와이어는 변형되기 전에 높이가 최대 30mm가 될 수 있습니다.
참고 : 작은 전선 세척
가는 와이어는 IPA에 의해 약해지고 쉽게 손상 될 수 있으므로 세탁 할 때 각별히주의하십시오. 부품이 IPA에 잠기는 시간을 최소화하면이 효과가 제한됩니다.
최소한의 엠보싱 디테일
권장 : 0.1mm / 100 미크론
엠보싱 디테일은 텍스트와 같은 모델 표면의 얕은 돌출 된 특징입니다. 두께가 0.1mm, 높이가 0.1mm 미만인 세부 사항은 완성 된 인쇄물에서 보이지 않을 수 있습니다.
최소 각인 디테일
권장 : 0.15mm / 150 미크론
새겨진 디테일은 모델 표면에 각인되거나 오목한 피쳐입니다. 0.15mm 깊이 또는 0.15mm 미만으로 오목한 세부 사항은 인쇄 중에 나머지 모델과 융합 될 수 있습니다.
최소 간격
권장 : 0.5mm / 500 미크론
간격은 모델의 두 부분 사이의 거리(예: 한 쌍의 기어 사이의 거리)입니다. 간격이 0.5mm 미만일 경우 부품이 붙을 수 있습니다.
구멍 최소 직경
권장 : 0.5mm / 500 미크론
X 축, Y 축 및 Z 축에서 직경이 0.5mm 미만인 구멍은 인쇄 중에 닫힐 수 있습니다.

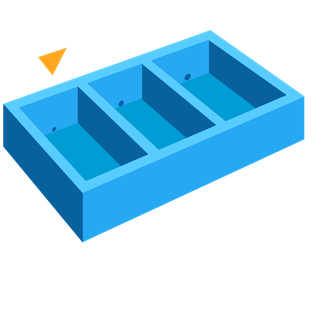

최소 배수 구멍 직경
권장 : 직경 2.5mm / 2500 미크론
완전히 밀폐된 공동(예: 빌드 플랫폼에 직접 인쇄된 중공 구 또는 중공 실린더)인 모델에서 레진이 빠져나가려면 배수 구멍을 사용하는 것이 좋습니다. 직경이 2.5mm 이상인 배수 구멍이 없으면 부품에 레진이나 공기가 끼어 cupping blowout 이 발생할 수 있습니다.
