Formlabs SLA 프린터에는 인쇄 중에 수지 분배를 자동화하고 수지 소비를 추적하는 수지 처리 시스템이 있습니다. 인쇄가 시작되면 프린터는 카트리지와 탱크의 수지 유형이 서로 일치하고 이러한 소모품이 현재 인쇄 설정과 일치하는지 확인합니다. 또한 현재 인쇄를 완료하기 위해 탱크와 카트리지에 충분한 수지가 있는지 확인합니다. 그 결과 레진 탱크를 수동으로 리필하는 것보다 더 깨끗하고 일관성이 있으며 오류가 적은 프린팅 프로세스가됩니다.
수지 카트리지
Formlabs 수지는 추가 모니터링없이 프린터가 인쇄 중에 수지를 추적하고 분배 할 수 있도록 카트리지에 들어 있습니다.
각 수지 카트리지의 바닥에는 두 개의 직사각형 은색 패드 가있는 ID 칩 이 있습니다. ID 칩은 카트리지의 수지 유형으로 프로그래밍됩니다. ID 칩에는 내부에 수지가 얼마나 남아 있는지에 대한 정보도 포함됩니다.
Formlabs SLA 프린터에 레진 카트리지를 삽입하고 인쇄를 시작하면 프린터는 ID 칩을 읽어 카트리지의 레진이 탱크의 레진과 FORM 파일의 레진 유형과 일치하는지 확인합니다.
인쇄시 레진 디스펜스 시스템은 카트리지에서 레진을 디스 펜싱 할 때 ID 칩에 데이터를 기록합니다. 이를 통해 카트리지로 인쇄하는 모든 프린터는 남은 수지의 양과 인쇄 작업을 완료하기에 충분한 지 여부를 알 수 있습니다.
ID 칩 옆에는 바이트 밸브가 있습니다. 압축되면 바이트 밸브가 약간 열립니다. 카트리지 상단의 카트리지 벤트 캡도 열려 있으면 수지가 카트리지에서 탱크로 흘러 들어갑니다.
유지 보수 ID 칩 과 밸브 물린 카트리지가 분배의 수명에 걸쳐 적절히 수지되도록.
수지 탱크
수지 탱크는 인쇄 중에 사용되는 수지를 저장합니다. 연속 된 각 인쇄물 레이어는 탱크에있는 수지의 일부를 사용합니다. 프린터는 수지 카트리지에서 배출 된 수지로 탱크를 리필합니다.
레진 카트리지와 마찬가지로 레진 탱크에는 탱크의 레진 유형 (탱크를 사용한 경우)과 사용 내역을 저장하는 ID 칩이 있습니다. 수지 탱크가 새 것이면 프린터는 탱크를 처음 사용할 때 수지 유형으로 ID 칩을 프로그래밍합니다.
노트 :
Form 3L / Form 3BL 수지 탱크에는 탱크의 수지 유형 정보와 사용 내역을 저장하는 RFID 칩이 있습니다.
형태 2 | 양식 3 / 양식 3B | FORM 3L / FORM 3BL |
---|---|---|
유지 보수 형태 2 표준 수지 탱크 ID 칩 형태 2 수지 탱크 LT ID 칩을 프린터가 수지 탱크를 인식하고 상호 작용할 수 있도록. |
유지 보수 형태 3 수지 탱크 ID 칩을 프린터가 수지 탱크를 인식하고 상호 작용할 수 있도록. |

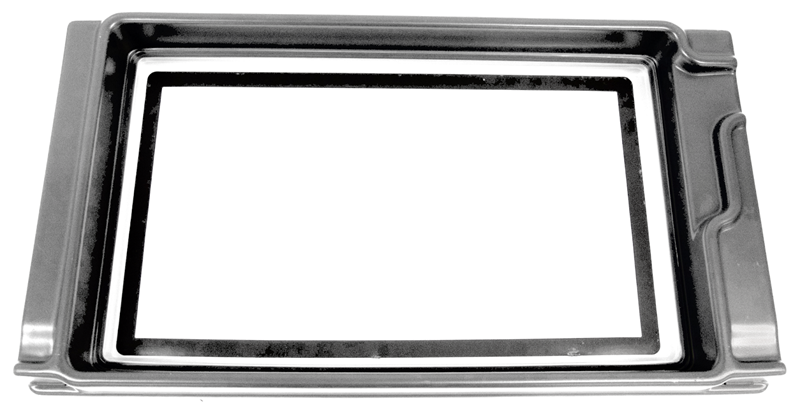

형태 3L 수지 탱크의 저장 데이터의 RFID 스티커. RFID 스티커는 정기적 인 유지 보수가 필요하지 않습니다. |
수지 감지
Formlabs SLA 프린터에는 인쇄 중에 수지 탱크의 수지 양을 측정하는 LevelSense라는 구성 요소가 있습니다. 레진 레벨을 모니터링하여 프린터는 탱크의 레진이 부족해지기 시작할 때마다 카트리지에서 탱크로 레진을 자동으로 분배 할 수 있습니다. 카트리지가 비어 있지 않으면 탱크에 수지가 충분하지 않기 때문에 인쇄가 일시 중지되거나 실패하지 않습니다.
형태 2 | 양식 3 / 양식 3B | FORM 3L / FORM 3BL |
---|---|---|
Form 2의 LevelSense 보드는 Z- 타워 하단의 수지 탱크 뒤에 있습니다. 탱크의 수지 높이를 측정합니다. |
Form 3 / Form 3B의 LevelSense 보드는 프린터 왼쪽 뒤의 수지 탱크 뒤에 있습니다. LevelSense 보드는 수지 탱크 왼쪽의 믹서 케이스에있는 플로트의 높이를 추적합니다. |
Form 3L / Form 3BL의 LevelSense 시스템은 레진 탱크의 후면 오른쪽 모서리 위에 있습니다. LevelSense 시스템은 레진 탱크를 가리키며 레진 탱크의 레진 양을 측정합니다. |
수지 분배
카트리지 바닥에는 카트리지 ID 칩을 읽는 스프링 핑거 세트와 스프링에 부착 된 전동 디스펜스 암이 있습니다.
노트 :
Form 3L / Form 3BL의 카트리지 바닥에는 두 세트의 스프링 핑거와 디스펜스 암이있어 두 개의 카트리지를 동시에 프린터에 삽입 할 수 있습니다.
프린터가 LevelSense 측정을 사용하여 수지 탱크를 리필해야한다고 판단하면 디스펜스 암을 활성화합니다.
카트리지 바닥 아래의 모터에 의해 구동되는 디스펜스 암은 수지 카트리지 바닥의 바이트 밸브를 압착합니다. 탱크가 리필되면 디스펜스 암에 부착 된 스프링이 탱크를 당겨서 실수로 레진이 디스펜스되지 않도록합니다.
