제품 용어집 (Form 3L / Form 3BL) – 엘코퍼레이션

외부 구성 요소

안건	기술	영상
외부 케이스	5 개의 보호 외부 케이스는 프린터의 내부 구성 요소를 보호합니다. 오른쪽 셸 : 프린터 오른쪽의 금속 케이스; 디스플레이 어셈블리도 포함됩니다. 왼쪽 쉘 : 프린터 왼쪽의 금속 케이스. 상단 셸 : Z 타워 위의 프린터 상단을 보호하는 금속 케이스. 후면 셸 : 프린터 뒷면을 덮는 주황색 재질의 금속 케이스. 덮개 : 금속 및 주황색 재질로 만든 프린터 덮개; 상단 및 왼쪽 쉘에 힌지. 전면 쉘 : 프린터 전면 하단을 덮는 금속 케이스 (덮개 아래).
수평 조절 나사	프린터의 각 모서리는 기기 바닥에 끼워진 고무 받침으로 지지됩니다. 터치 스크린에 메시지가 표시되면 수평 조절 디스크를 사용하여 각 나사 를 올리거나 내려 프린터가 적절한 수평을 이루도록합니다.

디스플레이 어셈블리

안건	기술	영상
디스플레이 어셈블리	디스플레이 어셈블리에는 터치 스크린과 디스플레이 회로 기판이 포함되어 있습니다. 리본 케이블은 디스플레이 어셈블리를 마더 보드에 연결합니다.
터치 스크린	LCD 정전 식 터치 사용자 인터페이스는 인쇄 정보, 설정 및 오류 메시지를 표시합니다.
디스플레이 PCB	메인 마더 보드와 분리된 이 회로 기판은 터치 스크린을 제어합니다.

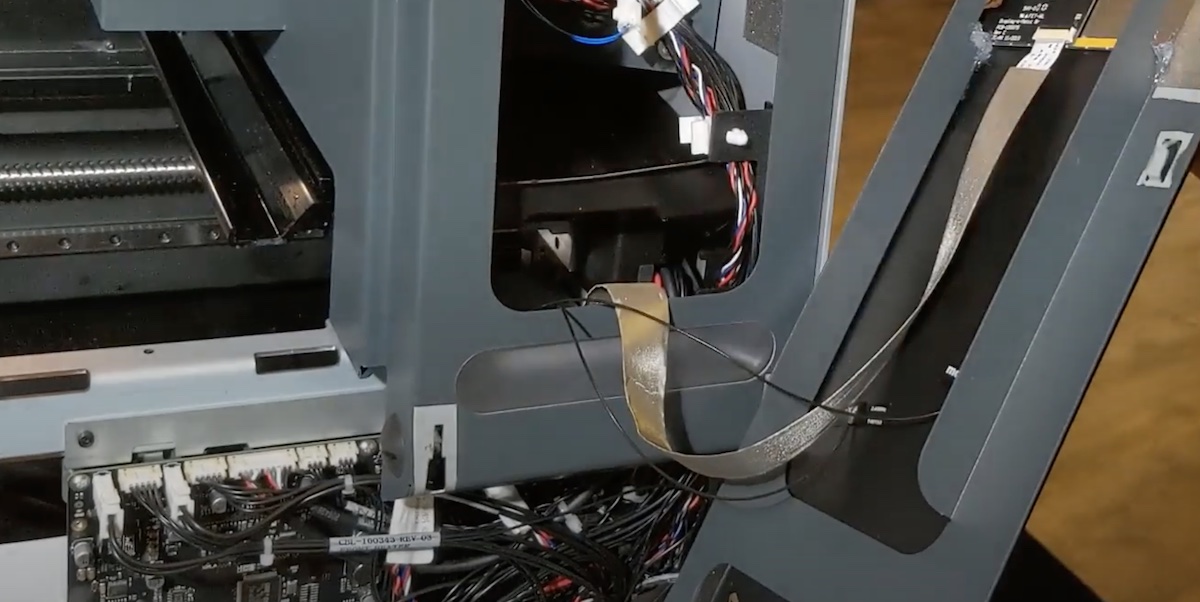

디스플레이 케이블	납작하고 유연한 케이블은 디스플레이 어셈블리를 마더 보드에 연결합니다.

덮개

안건	기술	영상
덮개	주황색 프린터 커버는 레이저에 대한 노출을 차단하고 주변 광으로 인해 수지가 경화되는 것을 방지합니다.
인터록 자석	인터록 센서는 자석을 감지하여 커버가 닫히는 것을 인식합니다. 이 안전 메커니즘은 터치 스크린에 Cover Open 메시지를 띄우고 커버가 열려있을 때 레이저를 비활성화합니다.

레진 카트리지

안건	기술	영상
레진 카트리지	레진탱크를 채우는데 두 개의 레진 카트리지가 사용됩니다. 레진 카트리지를 주기적으로 흔들어 레진이 잘 섞이도 록하십시오.
벤트 캡	카트리지 상단의 벤트 캡은 적절한 레진 공급을 가능하게 합니다. 인쇄하기 전에 벤트 캡을 눌러서 엽니다.

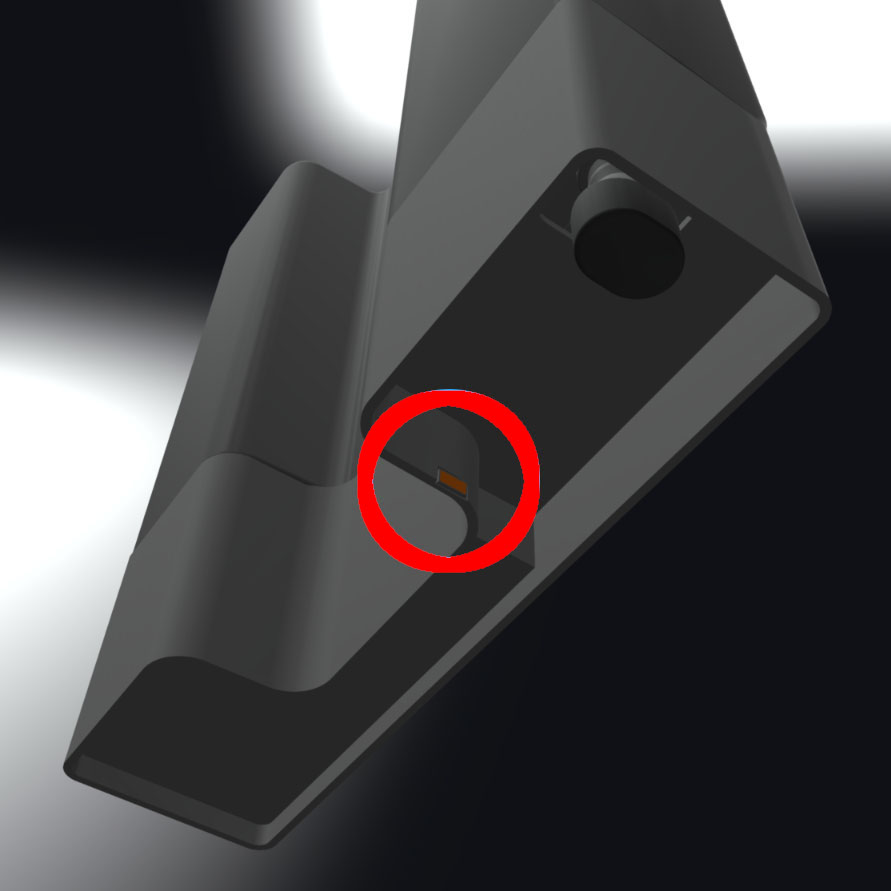

카트리지 ID 칩	레진의 종류가 프로그래밍 된 EEPROM (Electrically Erasable Programmable Read-Only Memory) 칩이 각 카트리지 하단에 부착되어 있습니다. 이 칩은 장비 내부의 카트리지 스프링 핑거와 접촉하는 방식으로 프린터에 인식됩니다.
바이트 밸브	레진 분배를 조절하는 유연한 고무 마개. 카트리지 dispense arm이 바이트 밸브를 열어 레진을 공급합니다.

카트리지 플로어 어셈블리

안건

기술

영상

카트리지

스프링 핑거

카트리지 플로어에 있는 스프링 핑거가 두 군데의 전기적 접촉지점을 설정합니다. 레진 카트리지의 카트리지ID칩과 직접적으로 접촉하는 방식으로 연결됩니다.

카트리지 dispense arm

플라스틱 후크는 바이트 밸브를 눌러 레진 카트리지에서 레진 탱크로 레진을 공급합니다.

Z 축

안건	기술	영상
Z- 타워	기계 뒷면에있는 이 수직의 타워는 Form 3L / Form 3BL의 많은 구성 요소를 지원합니다. 빌드 플랫폼은 Z 타워 내부의 Z 축을 따라 위아래로 움직입니다.
Z 축 리드 스크류	Z 축 리드 스크류는 빌드 플랫폼 캐리지의 수직 동작을 제어합니다.

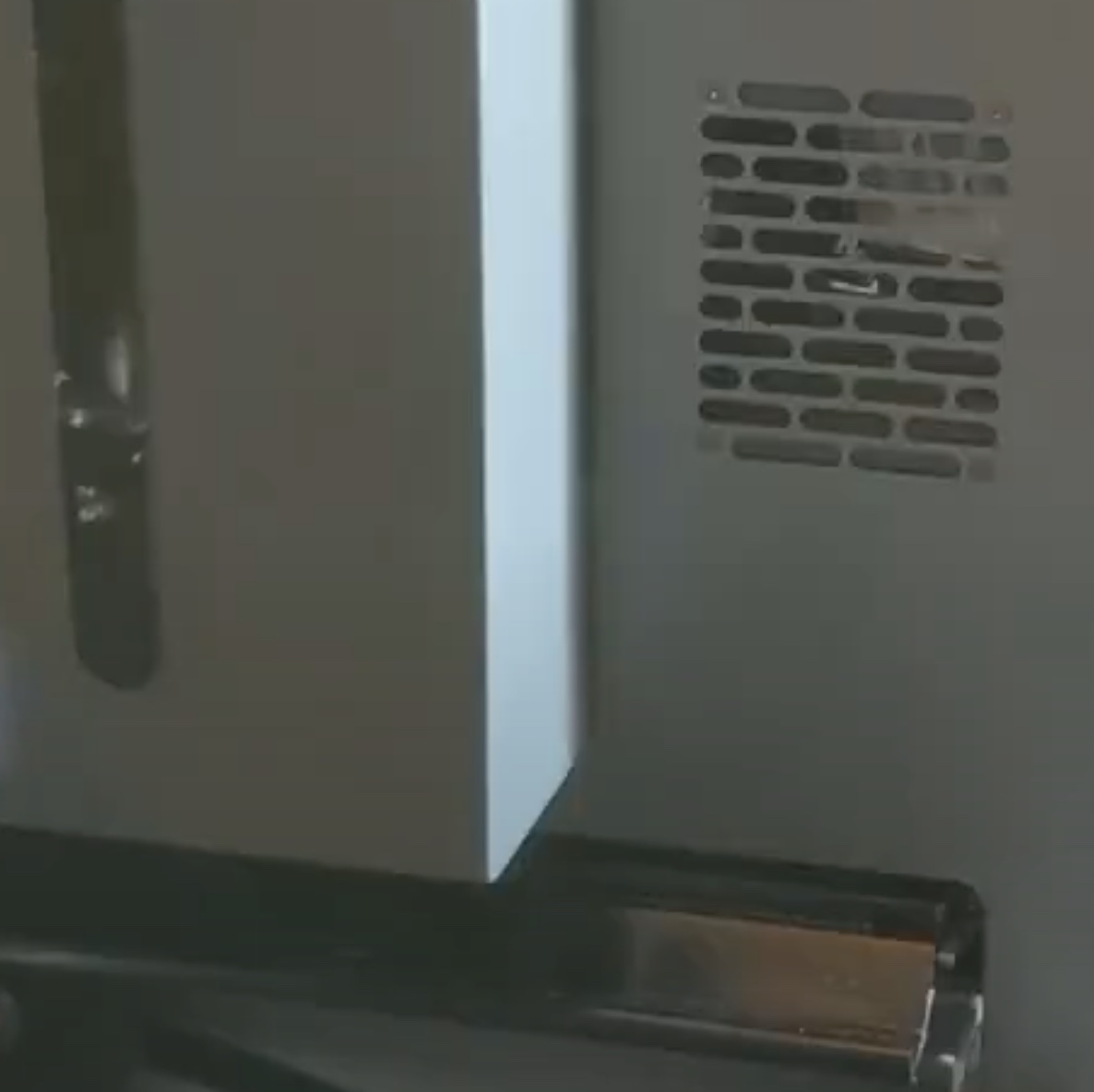

히터	레진 탱크의 레진은 레진 카트리지 옆의 프린터 오른쪽에서 나오는 뜨거운 공기에 의해 가열됩니다. 프린트 챔버의 따뜻한 공기가 레진을 가열하고 공기 흡입구의 열 센서에 의해 공기 온도가 감지됩니다.
팬	두 개의 가열 팬이 히터를 통해 레진 탱크로 공기를 불어 넣습니다.

빌드 플랫폼

안건	기술	영상
빌드 플랫폼	알루미늄베이스에 출력물이 부착됩니다.
플랫폼 잠금장치	빌드 플랫폼을 고정하는 잠금 메커니즘의 일부인 레버입니다. 부적절한 조정은 기계를 손상시킬 수 있으므로 플랫폼 잠금장치를 조정하기 전에 Formlabs 지원 또는 공인 대리점에 문의 하십시오 .

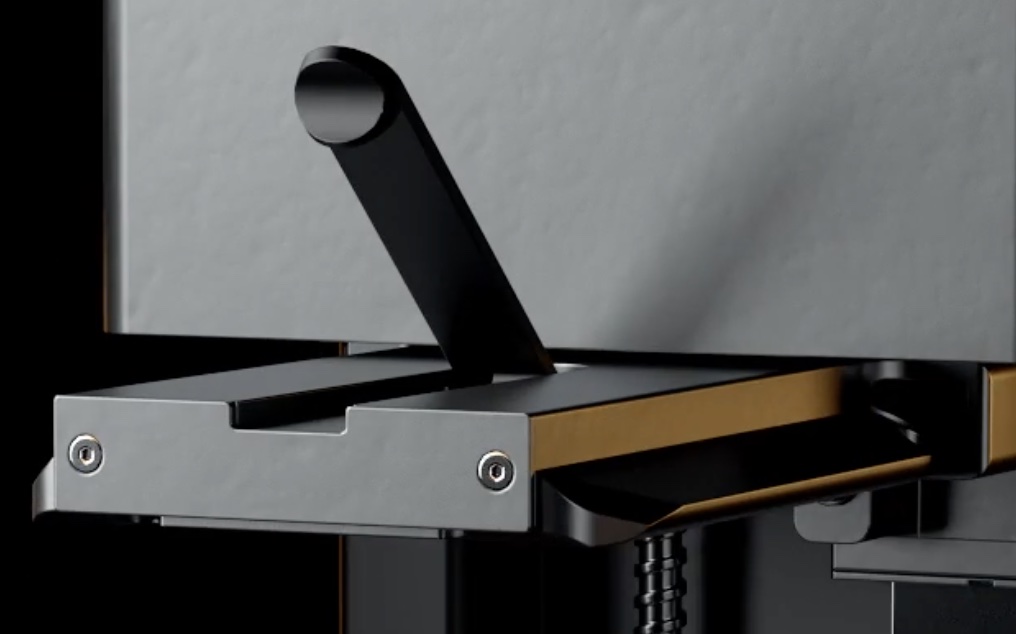

빌드 플랫폼캐리지	빌드 플랫폼이 장착되는 금속 부품.
빌드 플랫폼센서	각 Form 3L / Form 3BL 빌드 플랫폼에는 RFID 스티커가 있습니다. 프린터는 RFID 스티커를 감지하여 빌드 플랫폼이 올바르게 설치되었는지 감지합니다.
플랫폼 잠금 스프링	빌드 플랫폼 캐리지 내부의 스프링 메커니즘을 통해 플랫폼 잠금 장치가 위아래로 움직일 수 있습니다. 또한 빌드 플랫폼을 기계적으로 잠그고 잠금 해제합니다.

레진 탱크

안건	기술	영상
레진 탱크	레진은 레진 카트리지에서 레진 탱크로 공급됩니다. 출력 중에 두 개의 레이저가 레진 탱크의 플렉시블 필름을 지나 위쪽으로 통과하고 레진을 빌드 플랫폼에 경화시켜 출력부품을 형성합니다. 승인 된 재료와 절차를 따라 레진탱크를 청소하십시오.

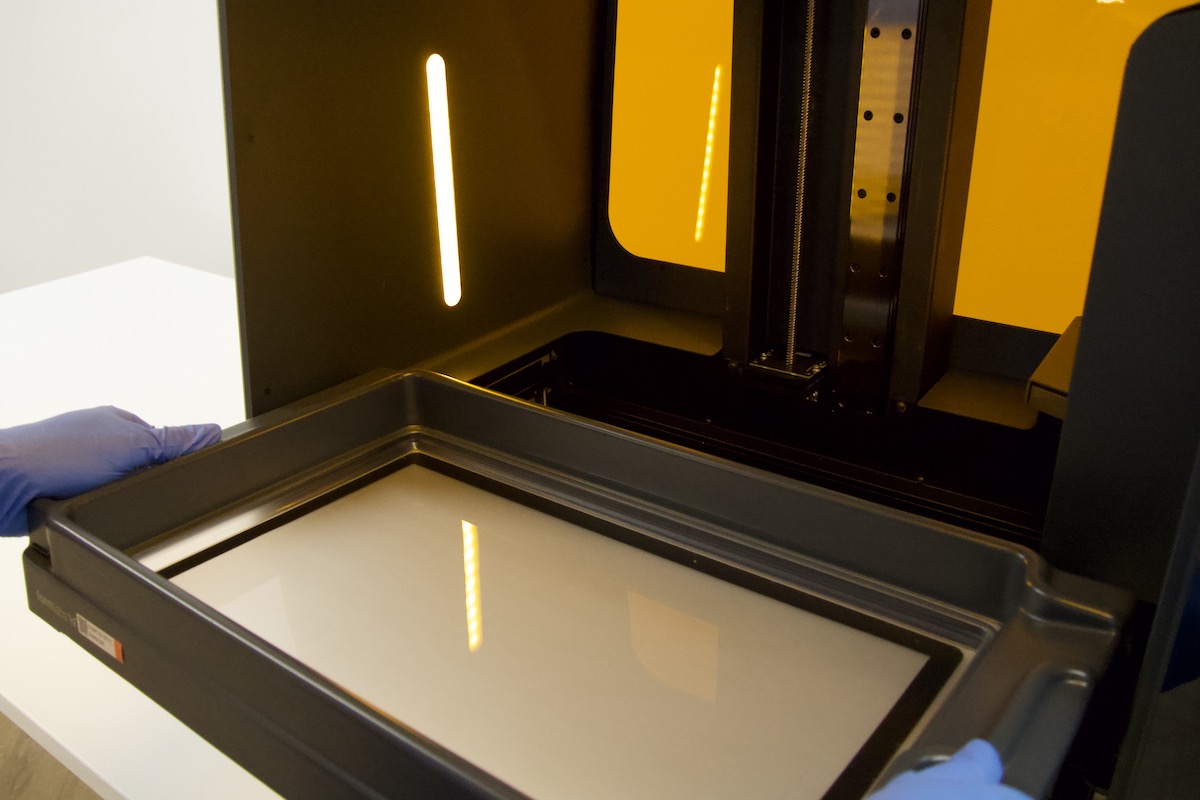

탱크 핸들	레진 탱크의 양쪽에 손잡이가 있어 레진 탱크의 삽입, 제거 및 운반이 용이합니다. 지문은 광학 경로를 방해하는 얼룩을 남기기 때문에 레진 탱크의 밑면을 만지지 않도록 탱크 손잡이를 사용하십시오.

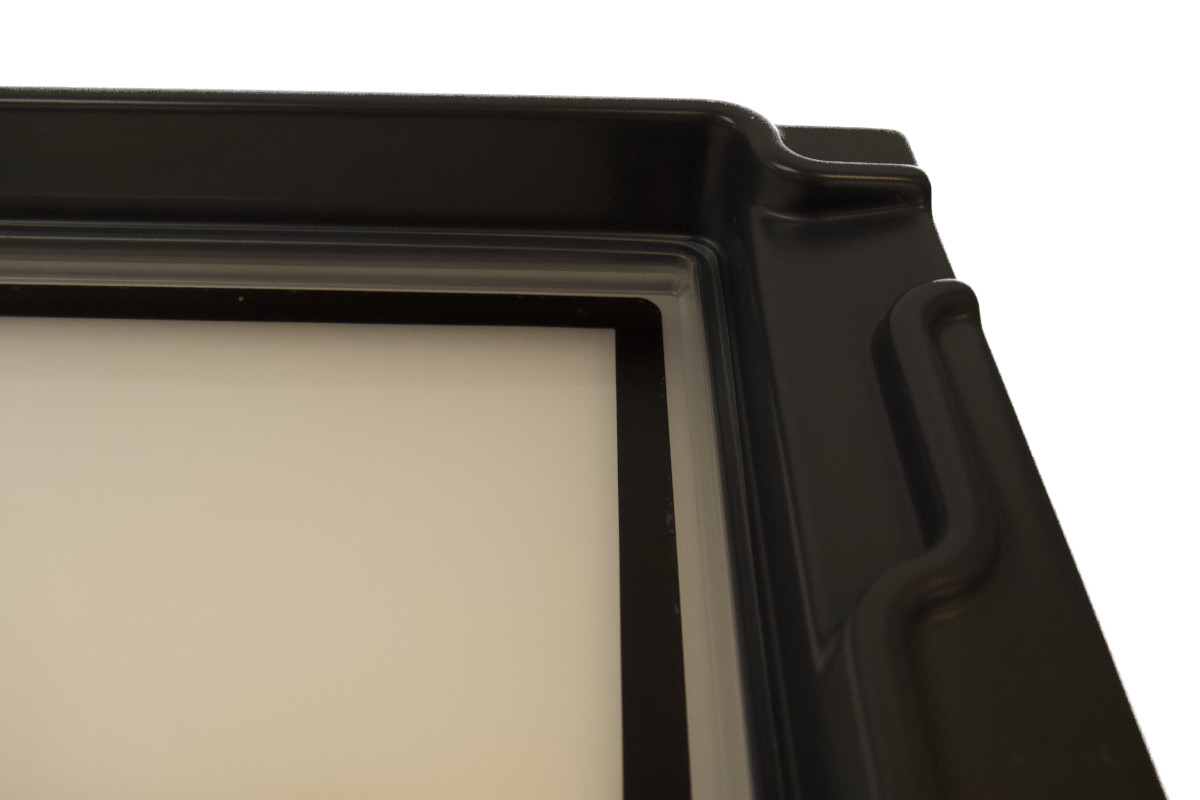

탱크 스파우트	레진 탱크 오른쪽에있는 스파우트는 레진 카트리지 공급 구멍 아래에 있으며 레진 카트리지에서 흘러내려오는 레진을 받습니다.
플렉시블 필름	레진 탱크 하단의 필름은 유연한 소재로 이루어져있습니다. 이 플렉시블 필름과 빌드 플랫폼 사이에 채워진 레진이 경화되는 방식으로 출력이 진행됩니다. 출력 품질은 이 플렉시블 필름이 깨끗한지 그리고 손상 및 이물질의 여부에 영향을 받습니다.
레진 탱크 RFID 스티커	각 레진 탱크에는 탱크 프레임의 뒷벽에 RFID 스티커가 부착되어 있습니다. 프린터는 RFID 스티커를 읽는 방식으로 탱크의 고유한 ID와 현재 탱크의 레진종류를 감지합니다.
믹서	각 레진 탱크에는 빌드 영역을 청소하고 레진을 순환시켜 출력의 일관성을 향상시키는 믹서가 포함되어 있습니다. 믹서는 마그네틱 커플 링을 통해 LPU 하우징과 함께 움직이고 사용하지 않을 때는 레진 탱크의 오른쪽에 놓입니다. 믹서의 상단과 하단에있는 스크리퍼는 각각 빌드 플랫폼과 플렉시블 필름을 깨끗이 유지합니다.
탱크 케이스	각 레진 탱크에는 사용하지 않을 때 레진 탱크를 보관할 수있는 보관케이스가 있습니다.

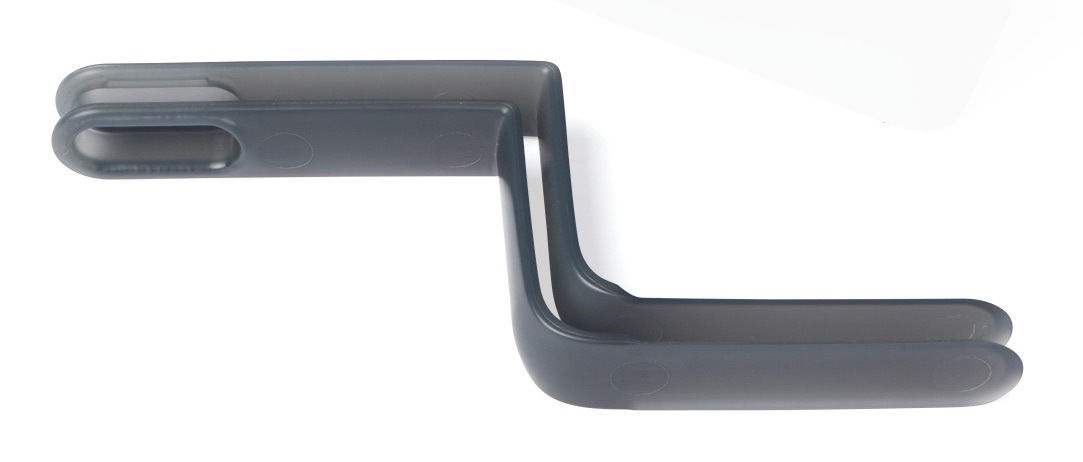

탱크 도구	레진 탱크 내부를 검사하고 청소하기 위한 두 부분으로 된 스크레이퍼. 스크레이퍼 기능을위한 별도의 도구 또는 집게를 위한 결합. 클리닝 메쉬와 함께 레진 탱크 내부의 필름을 청소하는 유일한 도구입니다.

탱크 캐리어

안건	기술	영상
탱크 캐리어 레일	레진 탱크 측면의 벽은 탱크 캐리어의 각 측면에 있는 레일 위에 있습니다. 출력하는 동안 탱크 캐리어 레일은 탱크 벽과 플렉시블 필름을 팽팽하게 당깁니다

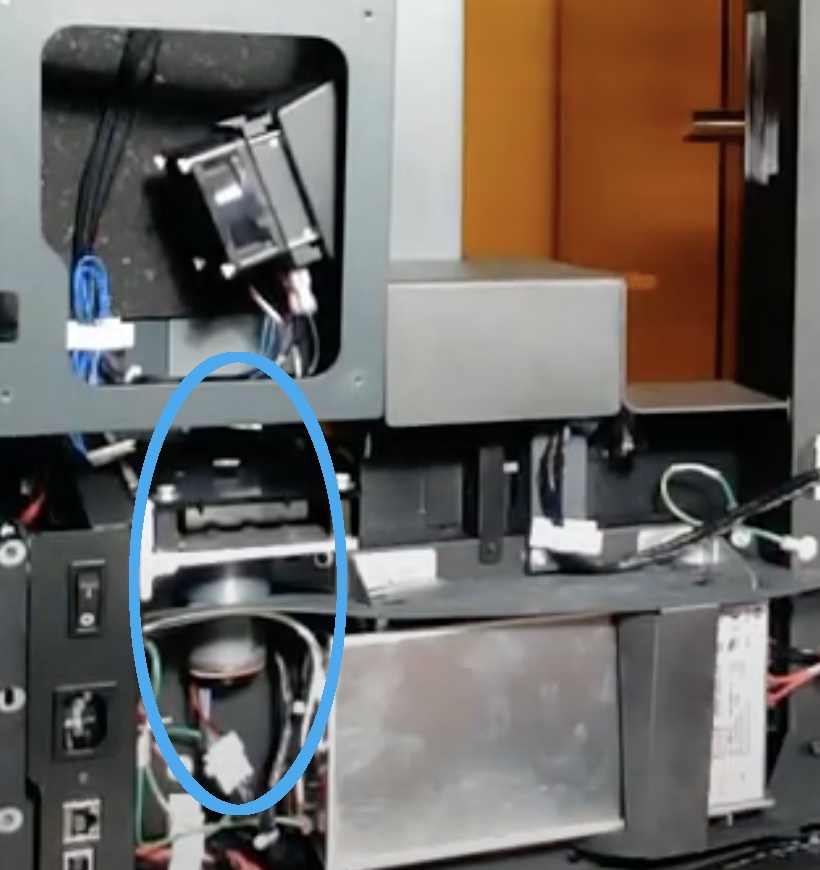

필름 텐셔너	모터가 탱크 측면의 벽을 바깥쪽으로 당겨 레진 탱크에 팽팽한 필름 표면을 만듭니다.

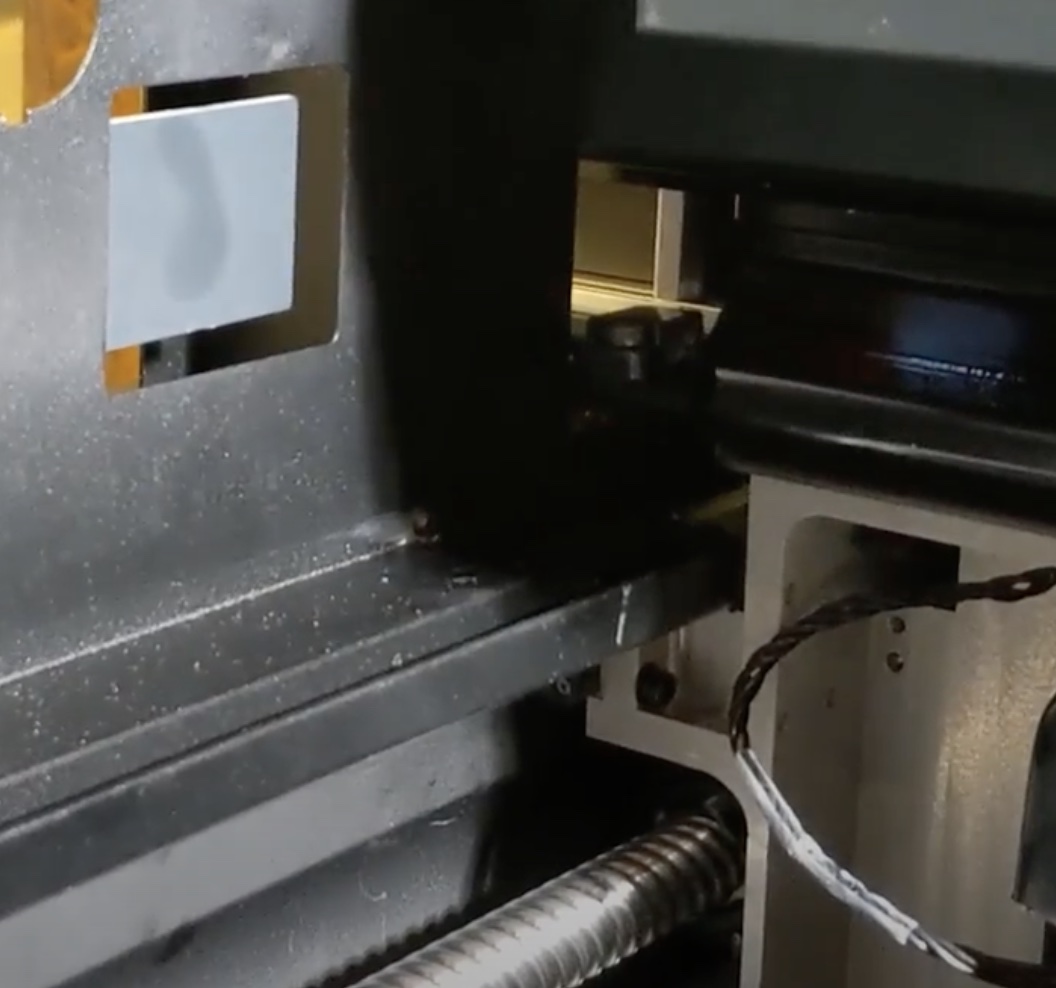

탱크 RFID 센서	프린터 뒷면의 RFID 센서는 레진 탱크의 RFID 스티커를 인식하여 레진의 유형 및 탱크 수명과 같은 데이터를 읽습니다.
탱크 유도 센서	프린터 뒷면의 유도 센서는 삽입된 레진 탱크의 존재를 감지합니다.

마더 보드

안건	기술	영상

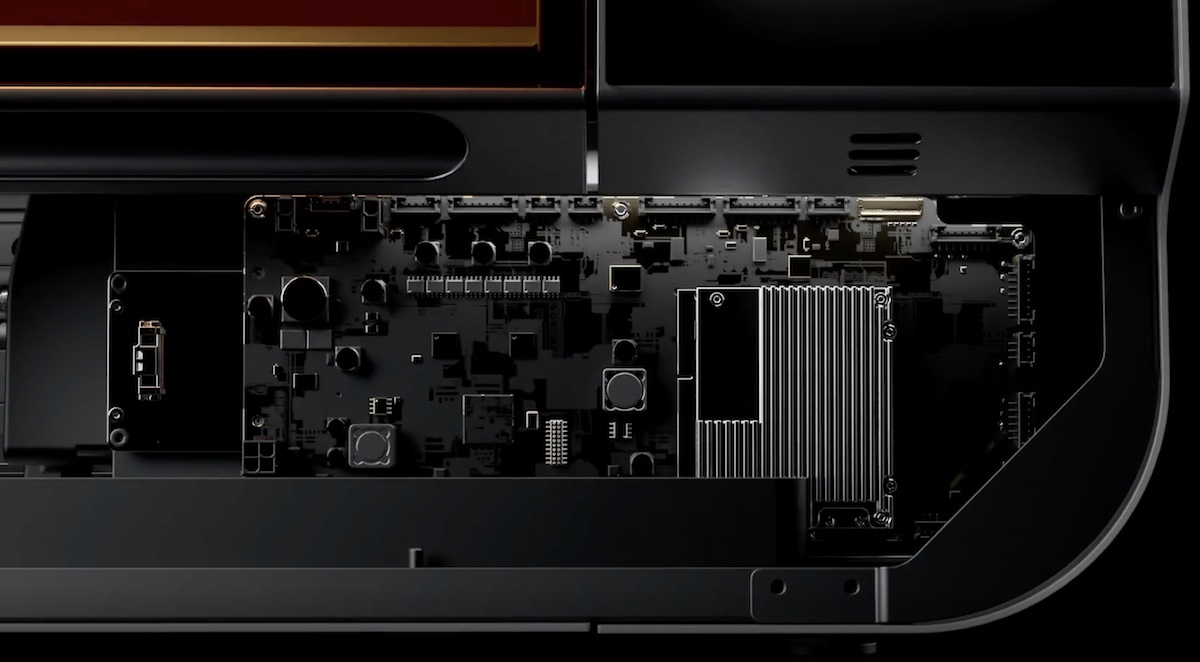

마더 보드	프린터의 모든 시스템이 통신하는 주 회로입니다.

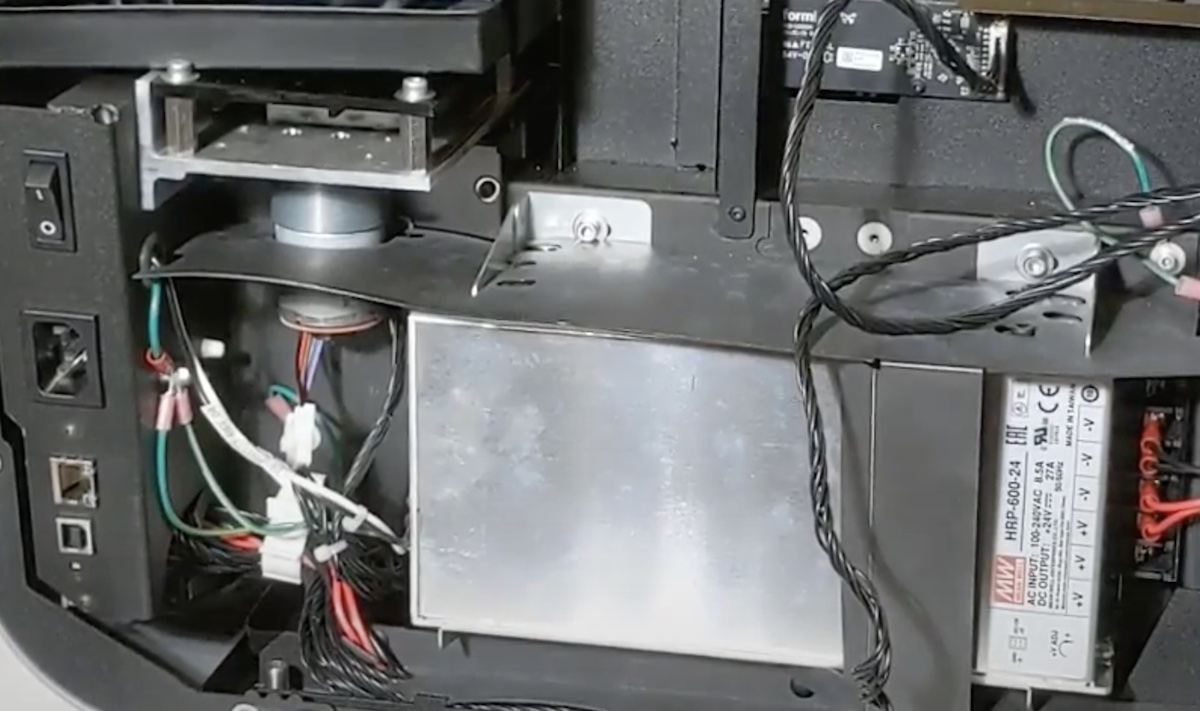

전원 공급 장치	Form 3L / Form 3BL은 100–240V 전원 공급 장치를 사용합니다. 내부 전원 공급 장치는 라인 전원을 + 24V DC로 변환합니다.
전면 디스플레이 커넥터	이 커넥터는 리본 케이블을 통해 디스플레이를 마더 보드에 연결합니다.

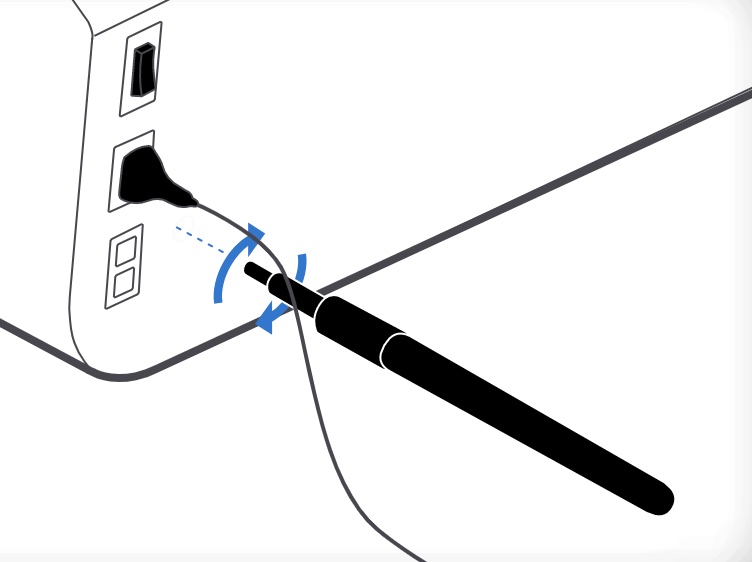

Wi-Fi 안테나	Wi-Fi 안테나는 Form 3L / Form 3BL의 무선 연결을 가능하게합니다 . 안테나는 프린터의 마더 보드에 연결되어 있습니다.
이더넷 포트	Form 3L / Form 3BL은 이더넷을 통해 네트워크에 연결할 수 있습니다 . 포트는 마더 보드에 연결되며 기기 뒷면에서 액세스 할 수 있습니다.
USB 포트	Form 3L / Form 3BL은 USB 를 통해 컴퓨터에 연결할 수 있습니다 . 포트는 마더 보드에 연결되며 기기 뒷면에서 액세스 할 수 있습니다.
팬	냉각 팬은 전자 부품 주변의 가열된 공기를 외부로 빼냅니다.

레벨 센스

안건	기술	영상
레벨 센스	레진 탱크 후면의 오른쪽 모서리 위에 위치한 초음파 센서가 레진 탱크 내부의 레진량을 감지합니다.

광학

안건	기술	영상

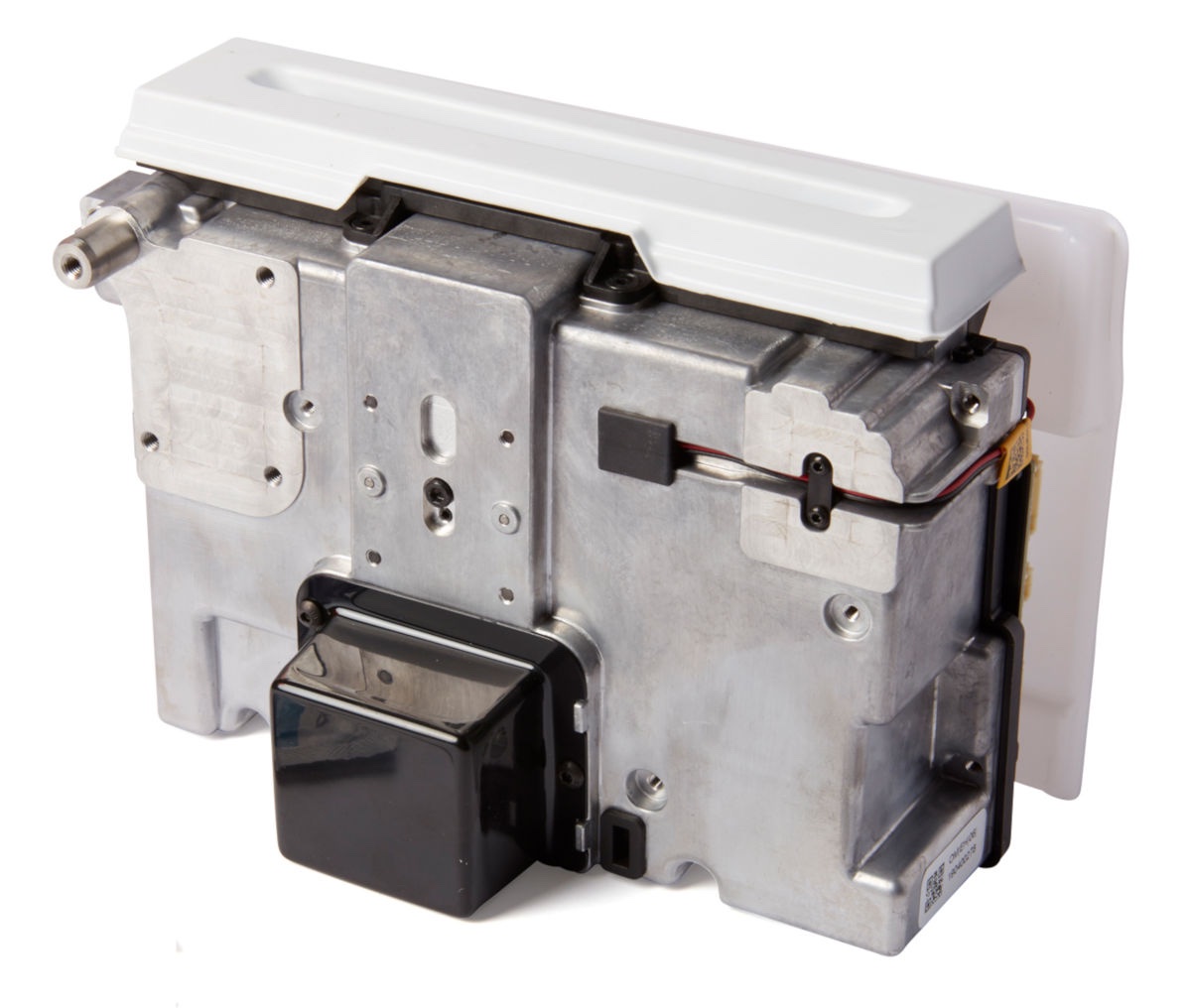

LPU (Light Processing Unit)	부품 교체가 가능한 이 두 개의 어셈블리에는 레이저 경로를 제어하는 레이저와 미러가 포함되어있어 깨끗하고 선명한 레이저 스폿을 보장합니다. LPU 하우징에는 두 개의 LPU가 장착되어 있습니다.

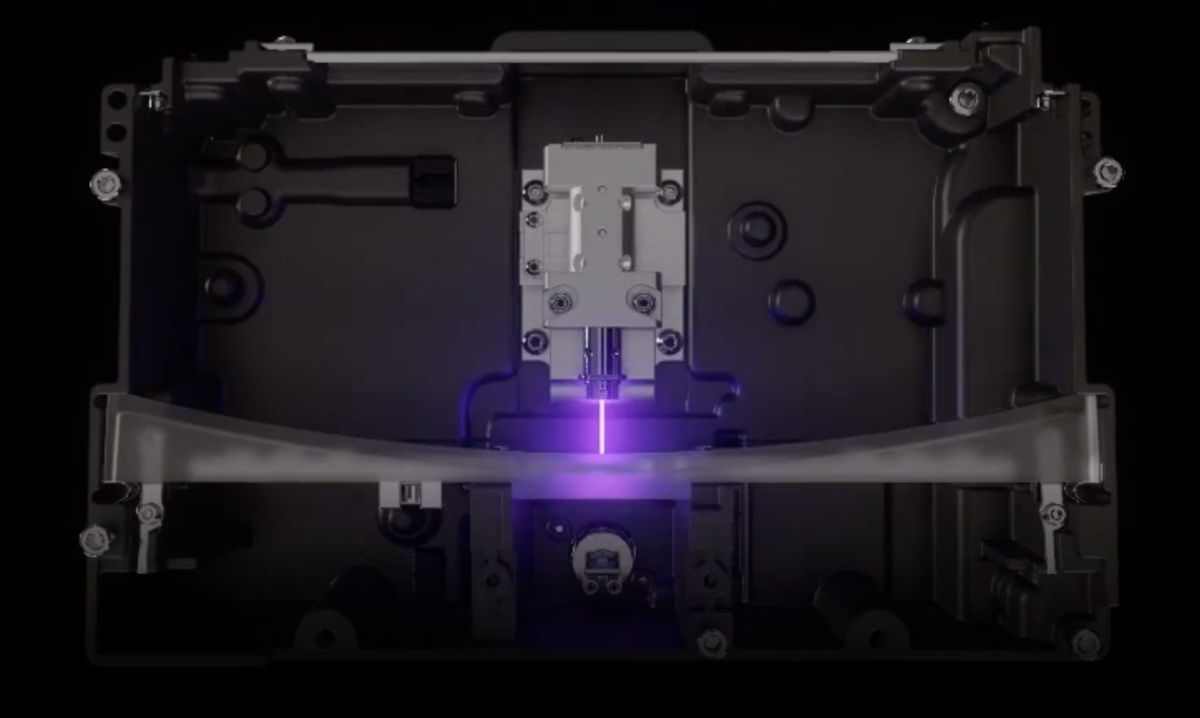

레이저	"방사선 자극 방출"을 통한 "광 증폭"의 약자. 레이저는 파장이 405nm이고 레이저 당 최대 출력이 250mW 인 프린터에서 경화 에너지의 원천입니다. Form 3L / Form 3BL은 Class 1 레이저 제품 입니다.

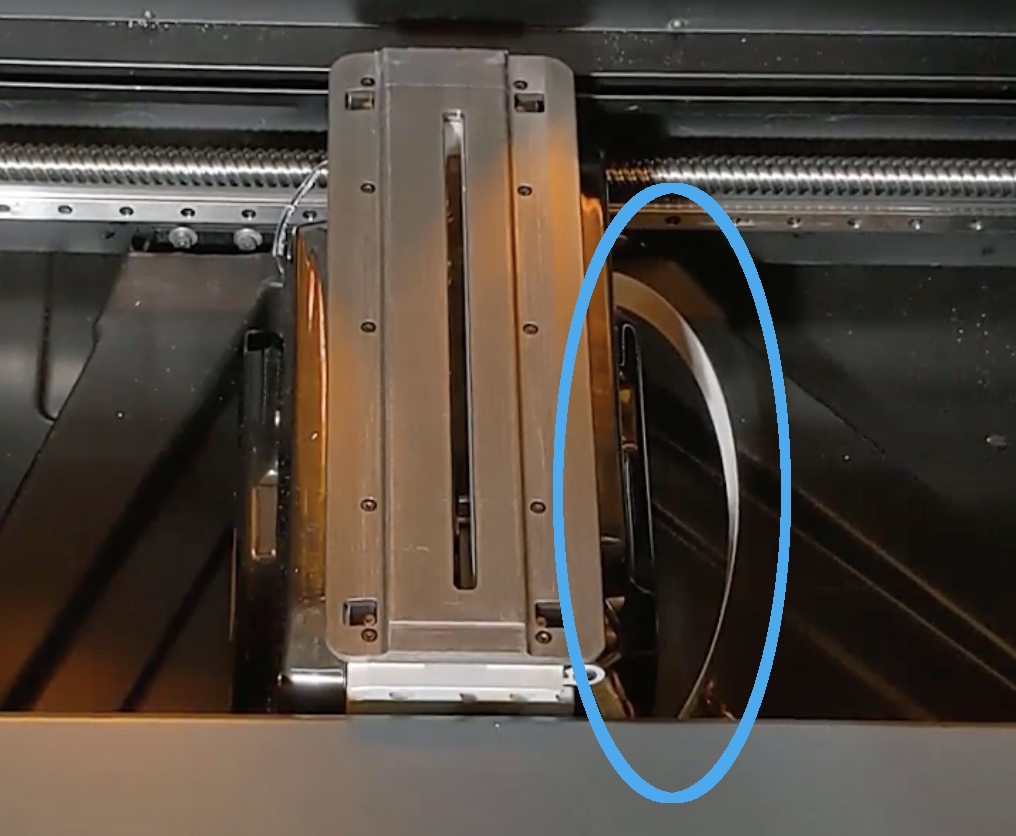

LPU (Light Processing Unit) 케이블	평평하고 유연한 케이블은 LPU를 마더 보드에 연결합니다.
LPU (Light Processing Unit) 하우징	알루미늄 하우징은 X 축 볼 나사를 따라 이동하면서 좌우로 움직입니다. LPU, 슬라이더 및 믹서는 모두 LPU 하우징에서 제어됩니다.
롤러 홀더	금속표면의 롤러 홀더는 플렉시블 필름을 팽팽이 당겨가며 LPU하우징을 부드럽게 움직일 수 있게 합니다. 롤러 홀더 중앙에는 유리 광학 창이 있으며 깨끗하게 관리되는 롤러 홀더는 플렉시블 필름을 보호하고 출력 품질을 보장합니다.
유리 광학 창	롤러 홀더 중앙에 위치한 가느다란 무반사 코팅 유리판입니다. 유리 광학 창은 LPU 내부의 민감한 거울을 먼지 및 기타 오염으로부터 보호합니다. 출력 실패를 방지하려면 깨끗한 유리 광학 창 을 유지하십시오 .
X 축 볼 나사	X 축 볼 나사는 LPU 하우징의 수평 동작을 제어합니다.
